摘要：MAXQ系列微控制器采用低噪声设计，是整合包括RF接收器在内的模拟电路的最佳方案。本文讨论了用MAXQ3212微控制器和MAX1473接收器设计遥控钥匙(RKE)接收器时所需要的元件。

当前大多数汽车出厂时都安装了遥控钥匙系统。但要给自己的老式、配件难寻的“传统”爱车也装上一套该怎么办呢？

MAXQ®系列微控制器采用低噪声设计，是整合包括RF接收器在内的模拟电路的最佳方案。本文讨论了用MAXQ3212微控制器和MAX1473接收器设计遥控钥匙(RKE)接收器时所需要的元件。

系统综述

遥控钥匙系统由一个钥匙链发送器和一个装在车内的接收器构成。图1为系统示意图。(注意，MAXQ3212是MAXQ3210的派生产品，MAXQ3210也可用于本设计)。

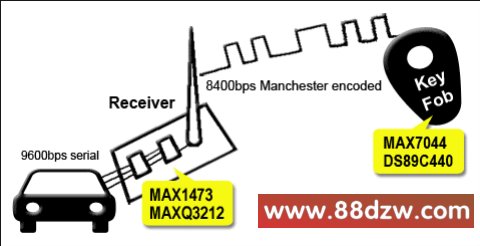

图1. RKE系统同时需要钥匙链发送器和接收器。

协议

根据制造商、型号以及出厂时间的不同，遥控钥匙的协议差异极大。对这种售后市场项目来说，使用可编程微控制器恰到好处。本文中，我们随意选用了8400bps曼彻斯特编码的数字数据流(参见曼彻斯特编码说明栏)，并采用ASK方式以433MHz进行发射。若要使用FSK或不同的发射频率，必须用不同的接收器芯片替换MAX1473。关于Maxim接收器的更多详细信息，请访问无线、射频和电缆IC。

---

说明栏

---

曼彻斯特编码
每个数据位至少由一个信号跳变来表示，从而实现数据流自同步。图2给出了0和1的表示符号，这里选择下降沿为0，上升沿为1。

图2. 0：下降沿编码；1：上升沿编码。

串形数据通常先发送LSB。如图3所示，ASCII字符“A” (41h, 0100.0001b)以1000.0010b的形式发送。可以通过连接0和1的编码构成整个编码序列。

图3. 通过连接0和1的编码完成ASCII “A”的编码。

---

钥匙链

由于我们着重考虑RKE系统的接收器，所以选用两个评估板(EV kit)构成发送器：DS89C450-KIT和MAX7044EVKIT。这些评估板可以并排安装在一个壳体内，充电电池位于下方(图4)。钥匙链体积有些大，但作为演示发送器还是不错的。

如使用天线，发送距离超出标准钥匙链几个数量级。注意：需在屏蔽的实验室环境下使用本发送器，并且要遵守标准规程，如输出功率限制等。

图4. 钥匙链发送器采用两个并排安装的评估板构成。

数据流

当按下钥匙链上的按钮时，将发送前同步码，随后依次是发送器ID，计数值以及钥匙数据(图5)。按钮释放前，发送器一直重复该序列过程，同时还需要一个软件去抖程序。在我们的实例代码中，这是简单地通过短暂关闭接收器实现的。

实际的系统还会将部分数据加密，防止车辆被盗。一般由车体控制模块(BCM)进行解密。

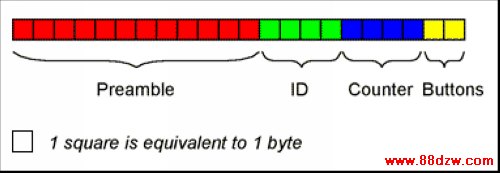

图5. 钥匙链发送前同步码、ID、计数值和钥匙码。
