文章摘要：介绍一种以单片机为从机控制器的基于分布式的木材干燥计算机控制系统的设计方法。给出了系统的总体框图，从机的硬件结构图及主、从机的软件结构图。 关键词：分布式控制系统 单片机 木材干燥 1 引言 木材干燥技术是一项包含有多种不定因素的复杂过程。木材干燥实际上是通过改变木材干燥窑内的温度、湿度来控制木材干燥过程的木材含水率，使的木材含水率按一定的工艺要求缓慢的降低，以保证对不同材种的干燥质量要求。因此，在木材加工过程中，干燥技术是极为重要的环节。自八十年代开始，国外一些木材加工工业比较发达的国家，其木材干燥控制技术也经历从手动、半自动、全自动及基于串行通讯的分布式木材干燥计算机控制系统。并
分布式木材干燥计算机控制系统,标签：计算机控制技术,工厂电气控制技术,http://www.88dzw.com介绍一种以单片机为从机控制器的基于分布式的木材干燥计算机控制系统的设计方法。给出了系统的总体框图，从机的硬件结构图及主、从机的软件结构图。
关键词：分布式控制系统 单片机 木材干燥
1 引言
木材干燥技术是一项包含有多种不定因素的复杂过程。木材干燥实际上是通过改变木材干燥窑内的温度、湿度来控制木材干燥过程的木材含水率，使的木材含水率按一定的工艺要求缓慢的降低，以保证对不同材种的干燥质量要求。因此，在木材加工过程中，干燥技术是极为重要的环节。自八十年代开始，国外一些木材加工工业比较发达的国家，其木材干燥控制技术也经历从手动、半自动、全自动及基于串行通讯的分布式木材干燥计算机控制系统。并且，自九十年代中期开始，国内高档次的木材干燥控制器的市场几乎被德国、意大利等发达国家垄断。本文介绍的是一种适合我国国情的面向中、高档次应用的分布式木材干燥计算机控制系统。该系统已经批量生产，取得了良好的社会、经济效益。
2 系统的总体框图

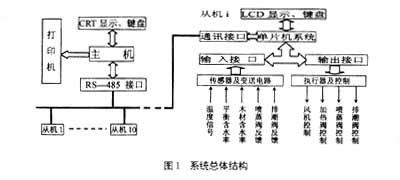

为了保证对多个木材干燥窑的监控与管理，本设计的控制方案采用分布式的系统组成结构。即对每个干燥窑配备能独立工作的从机，每十个从机配置一台主机进行集中监控管理，上下采用主从式管理形式。系统总体结构如图1所示。
系统的各部分功能和关系如下：
①主机采用研华工控机，为管理计算机。完成参数设置、数据存储、处理及打印功能。
②从机为控制机，采用51系列77E58单片机，实现每个干燥窑的独立控制功能。并能在主机关机或出现故障的条件下，独立地实现所有的控制功能。
③串行通讯采用RS—485接口实现一对多通信，主要是主机向从机发送木材干燥各阶段的控制参数，从机完成将现场采集的各种信号、数据传给主机，用于主机的集中显示、数据处理及打印。
④从机从输入接口采集传感器、变送器的输入信号，采集输出设备的反馈信号，实现对传感器及对输出设备的监测。
⑤从机根据设定的参数及现场采集的数据，通过输出接口对干燥窑内的温度、湿度等信号进行连续或位式控制。
3 系统的工作方式
该控制系统以木材干燥窑为监控中心，木材干燥内的温度、平衡含水率、木材含水率与控制信息和设备运行状态可根据用户的要求，对单个干燥窑或全部十台干燥窑进行监控显示。主机可以对从机进行参数设置，主机软件控制模块完成对各个干燥窑的参数设置或修改确认后，主机即将新的参数发送给从机。通过从机的键盘亦可设置各种控制参数，从机可独立工作。从机通过输入接口不间断的采集温度、平衡含水率、木材含水率等信号，并根据从机内部控制模块的设置参数作出控制决策，驱动设备运行。当受到主机的访问时，将干燥窑内的各项数据及设备运行反馈信息，通过串行方式传输到主机．主机接到各从机的数据后，进行数据处理，在监控画面上显示当前各干燥窑的状态信息，井将此信息实时地存入数据库中，以备用户随时查阅历史数据。可将一段时期内的数据汇成报表或汇成图形曲线，实现对数据的分析与管理。
4 系统的硬件组成

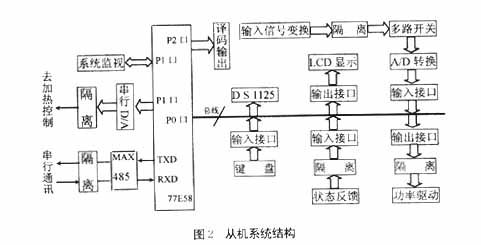

考虑到木材干燥系统的运行现场环境恶劣，温度较高且湿度较大，电网电压不稳定，用户维护能力弱等因素。控制系统的主机选用研华工控机，并配备一个RS—232／485转换模块，实现与各从机的通讯。从机部分以51系列的77E58单片机为核心，外接数据采集输入电路、状态监测电路、输出控制电路、键盘和LCD显示等部分组成。图2为从机的系统结构图。
