CH341与BUS并口技术讲解

文章摘要： 图中通过74LS373 进行地址锁存，比MEM并口方式能够提供更多的地址线，如果外加地址译码及片选电路，那么就能够控制更多的A/D、D/A、I/O 扩展等并口电路。BUS 扩展方式的应用电路与MEM方式类似，硬件方面的区别在于BUS方式拥有更多的地址线，软件方面的区别在于BUS方式更适宜在不同的I/O 端口地址之间进行频繁切换。

CH341与BUS并口技术讲解,标签：接口技术,微机原理与接口技术,http://www.88dzw.com

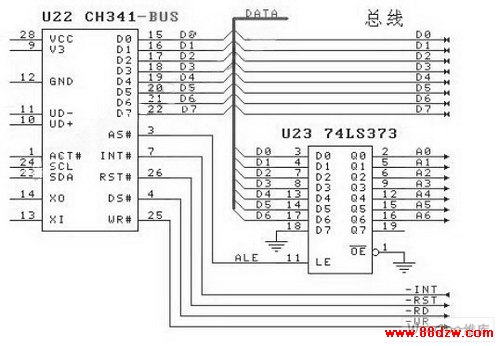

     图中通过74LS373 进行地址锁存，比MEM并口方式能够提供更多的地址线，如果外加地址译码及片选电路，那么就能够控制更多的A/D、D/A、I/O 扩展等并口电路。BUS 扩展方式的应用电路与MEM方式类似，硬件方面的区别在于BUS方式拥有更多的地址线，软件方面的区别在于BUS方式更适宜在不同的I/O 端口地址之间进行频繁切换。
