EI50磁芯高频变压器制作

文章摘要：EI50磁芯高频变压器制作N1=28匝:初级绕组（平绕）用φ0.33x4股在内层绕14匝外层绕14匝N2=5匝:辅助供电绕组用φ0.5绕5匝任意同名端N3=8匝:次级绕组（平绕）用φ0.38x8股绕8匝N4=8匝:次级绕组（平绕）用φ0.38x8股绕8匝技术要求：磁芯与磁芯无气隙保持紧闭合使N1电感量大于4mH。注意：绕组和绕组之间必须绝缘

EI50磁芯高频变压器制作,标签：接口技术,微机原理与接口技术,http://www.88dzw.com

EI50磁芯高频变压器制作

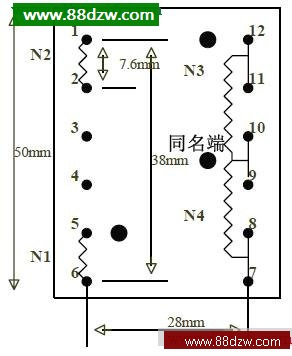

N1=28匝:初级绕组（平绕）
用φ0.33x4股在内层绕14匝外层绕14匝
N2=5匝:辅助供电绕组
用φ0.5绕5匝任意同名端
N3=8匝:次级绕组（平绕）
用φ0.38x8股绕8匝
N4=8匝:次级绕组（平绕）
用φ0.38x8股绕8匝

技术要求：磁芯与磁芯无气隙
保持紧闭合使N1电感量大于4mH。
注意：绕组和绕组之间必须绝缘
