　　Micronas公司的SB2.0接口PC TV MicStickD参考设计可以让消费者在任何配有USB2.0接口的台式机或笔记本电脑上观看并实时接收DVB-T视频广播及节目表信息。

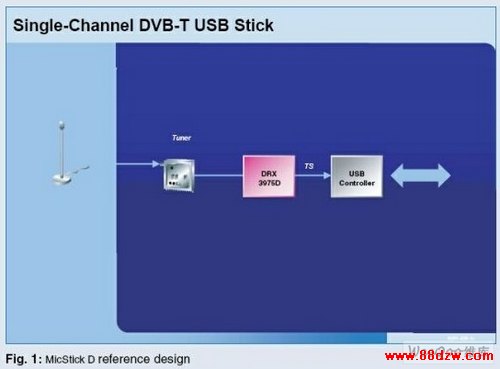

　　该方案整合了系列产品，包括DRX 3975D COFDM(编码正交频分调制)数字解调器、Microtune MT2060数字电视调谐器以及Cypress EZ-USB FX2LP控制器。Micronas DRX 3975D是首款符合NorDig-Unified V1.0.2接收器规格的COFDM解调器，MicStickD可以完全兼容全球现有的DVB-T接收系统标准。

　　DRX 3975D使用高级的数字滤波技术，并整合A/D转换器和PLL相位栓锁((Latch-Off))设定，及搭配外加的一颗SAW滤波器，即使在邻近频道的干扰下，仍能为消费者提供清晰的观赏品质。此款解调器采用独特的SAW前端IF感应输入，可完全独立并稳定控制MT2060的RF-AGC，而不需要额外的RF-AGC电路。DRX 3975D会在频道估计器中执行先进的数字计算，而产生多重路径和动态响应状态。这一点对“SFN单一频率网络”及室内接收十分重要。

　　Microtune MT2060单芯片调谐器设计，可降低所消耗的功率并提供良好的射频(RF)效能。单一16MHz石英晶体振荡器足以提供MT2060和DRX 3975D的时钟脉冲，无需额外添置。Cypress EZ-USB FX2LP控制器提供高速的数据传输(480Mbps)，可轻松处理数字电视大量信息的传输。

　　综合上述功能，该设计方案提供来自USB的数位影音，画质测量单位为2.2cm到6.2cm。MicStickD调谐器所使用的驱动程序与PC软件应用程序(如CyberLink PowerCinema)和Windows的Microsoft Broadcast Driver Architecture(BDA)标准兼容，确保得到最佳效能与兼容性。

　　MicStickD方案无需外部电源供应，整体功率只有1.75W，完全符合USB 2.0总线的电气规定(2.5W)。针对MicStickD方案，Micronas提供客户完整的线路图、Protel设计图、材料清单(BOM)及相关驱动程序软件，以缩短客户在研发及生产的时间，并已针对整体制造成本进行了最佳化的*估。
