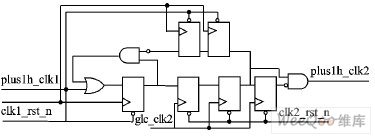

　　图3  单周期有效信号的同步模块

　　对于多周期高电平有效，只需要通过两级寄存器即可。这样设计简单，出错概率极小。

　　3  IP验证验证

　　工作主要是验证平台的搭建和testcase编写。要求验证集完备，能充分验证正常和非正常的工作情况。

　　验证使用的软件是VCS，在验证环境中使用synopsys的UTMI和AHB VIP（验证IP）对USB部分和AHB接口一起验证。使用VIP能提高验证平台自身的可靠性。

　　针对AHB接口的testcase有非DMA传输，多DMA一起传输，块端点和同步端点一起传输和AHB错误状态检查等。所有testcase都已通过，达到验证的目标。图4是外部DMA控制器的Master写IP Slave的波形图。

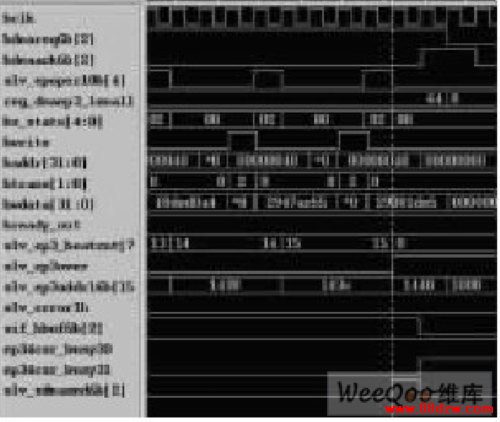

　　图4  外部DMA控制器写Slave的波形

　　结语

　　经过充分的验证，证明AHB接口设计符合AHB协议，并完成既定功能。设计中应用同步器解决了双时钟域问题；用总长度寄存器，实现了多事务DMA控制，减少了块传输的中断次数；采用外部不可见的乒乓机制的缓存，减小了USB和AHB的数据相关性，提高了IP效率。

　　在DC下综合后速度能达到150 MHz，给后端设计留下充分余地。本IP按计划已经投入实际使用；但也有需要改进的地方，DPRAM比较耗面积，占了IP总面积的70%。如果使用SPRAM（单口SRAM），缓存面积至少会减小一半。所以改用SPRAM，会降低成本和功耗，只是增加了USB和AHB的控制相关性以及等待时间。
