水满报警器

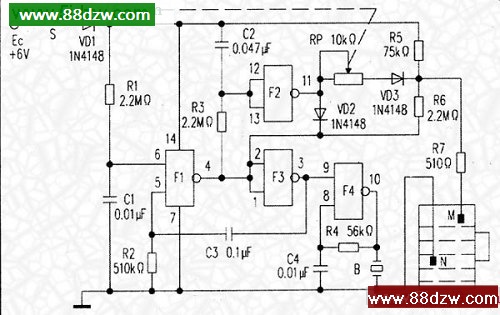

文章摘要： 这里介绍一种简单、可靠、实用的水满报警器电路，当水箱里的水位升高到规定限度时，将及时发出报警信号．它可用于救火车中的水箱，家庭中的洗衣机，二业中的锅炉以及汛情警报等。 电路工作原理：该电路主要是由一只4二输入与非门CD4011(F1～F4)和一些其他元件所组成。(如附图)当探针M未接触到水面时，二极管VD2截止．F3的②脚高于F2（11）脚电平，①脚为高电平，因而③、⑨脚为低电平。这样F4、R4、c4组成的振荡电路被封锁而不起振，蜂鸣片B不产生告警信号。当探针M接触到水面时，（11）脚电位上升．VD2导通．则②脚电平小于（11）脚电平，③脚翻转为高电平．通过反馈电容C3使F1的⑤

水满报警器,标签：家庭防盗报警器,门窗防盗报警器,http://www.88dzw.com
    这里介绍一种简单、可靠、实用的水满报警器电路，当水箱里的水位升高到规定限度时，将及时发出报警信号．它可用于救火车中的水箱，家庭中的洗衣机，二业中的锅炉以及汛情警报等。     电路工作原理：该电路主要是由一只4二输入与非门CD4011(F1～F4)和一些其他元件所组成。(如附图)当探针M未接触到水面时，二极管VD2截止．F3的②脚高于F2（11）脚电平，①脚为高电平，因而③、⑨脚为低电平。这样F4、R4、c4组成的振荡电路被封锁而不起振，蜂鸣片B不产生告警信号。当探针M接触到水面时，（11）脚电位上升．VD2导通．则②脚电平小于（11）脚电平，③脚翻转为高电平．通过反馈电容C3使F1的⑤脚也由低电平变为高电平，由于⑥脚仍为高电平，因而④脚变为低电平，③．⑨脚为高电平，使振荡电路F4、R4、c4起振，蜂鸣片B将发出频率约为1Hz的蜂鸣信号。当探针M离开水面时，蜂鸣声延时5s后自动停止。     图中，B为HTD27A—1。反馈电容C3具有延时功能，VD2、VD3为隔离二极管，调节电位器RP，可以改变直流控制电压的大小。
