开车防睡提醒器(推荐)
[08-09 20:30:21] 来源:http://www.88dzw.com 防盗报警器 阅读:8925次
文章摘要: 提醒器电路通过间断地向司机发送嘟嘟声和发射闪烁光,使司机保持在惊醒状态。提醒器只在夜间工作,白天自动关闭。 LDR1和两只BC548晶体管(T1和T2)构成光开关,在白天可禁止IC1振荡。电位器VR1用来调节LDR1的灵敏度。由于LDR1在白天受到光线照射,其电阻降低后使T1导通,T2截止,因而T2输出高电位。使IC1的(12)脚也维持在高电位,禁止IC2振荡。 在夜间,IC1开始振荡,同时由LED1闪烁来指示这一状态。二进位计数器CD4060的内部振荡频率可由R5、R6和C1调整。IC1振荡后,其输出脚Q13每隔15分钟交替地变高和变低。 在IC1输出Q13变高期间,振

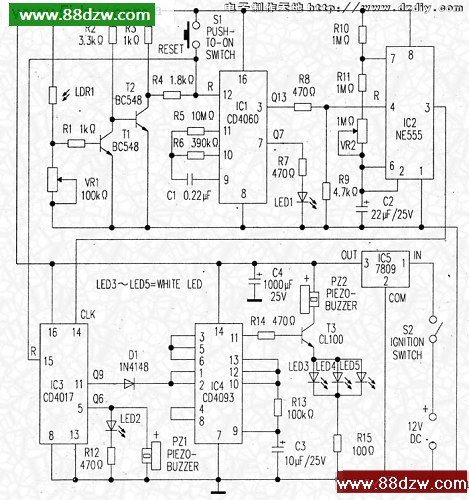

开车防睡提醒器(推荐),标签:家庭防盗报警器,门窗防盗报警器,http://www.88dzw.com提醒器电路通过间断地向司机发送嘟嘟声和发射闪烁光,使司机保持在惊醒状态。提醒器只在夜间工作,白天自动关闭。 LDR1和两只BC548晶体管(T1和T2)构成光开关,在白天可禁止IC1振荡。电位器VR1用来调节LDR1的灵敏度。由于LDR1在白天受到光线照射,其电阻降低后使T1导通,T2截止,因而T2输出高电位。使IC1的(12)脚也维持在高电位,禁止IC2振荡。 在夜间,IC1开始振荡,同时由LED1闪烁来指示这一状态。二进位计数器CD4060的内部振荡频率可由R5、R6和C1调整。IC1振荡后,其输出脚Q13每隔15分钟交替地变高和变低。 在IC1输出Q13变高期间,振荡器芯片NE555(IC2)的复位脚④变为高电位,IC2开始振荡。对于图中所示的元件值,振荡周期为每50秒送出一个脉冲。调整VR2,可以在小范围内改变脉冲周期。IC2的脉冲输出至芯片CD4017(IC3)的时钟输入端 IC3是一块有10个输出端的十进计数器.其10个输出中每次只有1个输出处于高电位。IC2的输出作为IC3的时钟输入,因此.IC2的第一个上升沿抵达后的50秒之后。IC3的Q1输出端变高。经6分钟后.Q6输出变高。LED2发光一分钟,同时蜂鸣器PZ1发声。 如果电路没有用开关S1复位,则在听到从PZ1发出的嘟嘟声后,IC3可继续计数。并在第10分钟结束时使Q9变高,以激活芯片CD4093(IC4)。IC4利用了其内部的两个与非门N3和N4构成简单的振荡器.与非门N1则受其两个输入脚①和②的状态控制。当这两个引脚收到IC3送来的高输出电位时,N1的输出就变低.与非门N2的输出就变高。使N3、N4振荡器振荡。振荡频率由R13和C3的值决定。 只要IC3的Q9维持在高电位(即15分钟期间),IC4就振荡,压电蜂鸣器就鸣叫,同时白色LED3、LED4和LED5就以R13和C3值决定闪烁频率。之后另一个15分钟期间,IC4停止振荡,压电蜂鸣器和LED都关断。这样的状态每隔15分钟循环一次.这足以提醒想打瞌睡的驾驶员。IC5和C4为电路提供稳定的12V电压。
