家用地震报警器

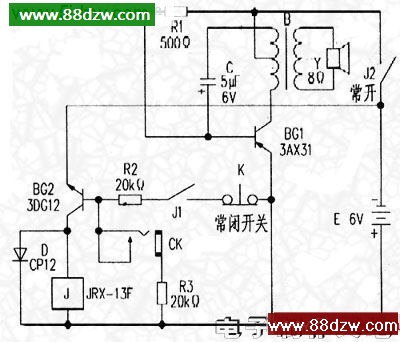

文章摘要： 本报警器电路所用元件少，制作容易，灵敏度较高，报警声音清脆洪亮，适合家庭作地震报警用。 电路如图1所示。图1可分成两个部分：第一部分是由BG1、R1、C组成单管音频振荡器，喇叭Y放出音频报警信号；第二部分是由BG2、R2、K、J等组成的自锁电路。当有地震发生时，悬挂着的铜管与粗铜丝接触，接通CK，在此瞬间，BG2得偏流导通，线圈J通电吸合，其常开触点J1、J2闭合。 此时，报警部分接通电流，电路振荡，Y发出音频报警信号；同时，J由于J1的吸合，BG2就能始终得到偏流而导通，尽管CK时断时通，但J能一直保持吸合，使报警器一直报警。地震过后，按一下装在室外的开关K，BG2失去偏流，

家用地震报警器,标签：家庭防盗报警器,门窗防盗报警器,http://www.88dzw.com

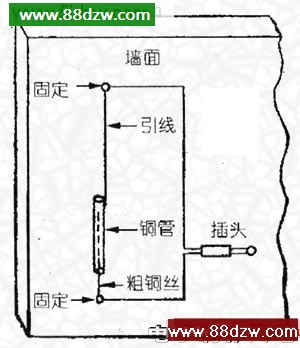

  本报警器电路所用元件少，制作容易，灵敏度较高，报警声音清脆洪亮，适合家庭作地震报警用。     电路如图1所示。图1可分成两个部分：第一部分是由BG1、R1、C组成单管音频振荡器，喇叭Y放出音频报警信号；第二部分是由BG2、R2、K、J等组成的自锁电路。当有地震发生时，悬挂着的铜管与粗铜丝接触，接通CK，在此瞬间，BG2得偏流导通，线圈J通电吸合，其常开触点J1、J2闭合。     此时，报警部分接通电流，电路振荡，Y发出音频报警信号；同时，J由于J1的吸合，BG2就能始终得到偏流而导通，尽管CK时断时通，但J能一直保持吸合，使报警器一直报警。地震过后，按一下装在室外的开关K，BG2失去偏流，J因失电而释放，报警即告停止。考虑到发生毁灭性地震时，交流电源可能被破坏，故本报警装置采用4节一号电池供电，平时不工作时，电路中只有几微安穿透电流，耗电极微。     报警接触开关CK制作方法如下(见图2)：找一根长20cm、内径4mm，导电良好的铜管，一端焊上一根导线(1m～2m)，固定在墙上。再找一段15cm长的粗铜丝，也焊上一根引线，将粗铜丝插入铜管内1／2左右（插入铜管内部分需要去掉绝缘漆），另一端也固定在墙上，并使在铜管内静止不动时，粗铜丝恰好不与铜管相碰。此时，两者间的间隙越小，报警器的灵敏度越高(本报警器一般在四级左右地震均可准确报警)。最后将铜管引出线及粗铜丝引出线端焊一个由φ3.5mm插头，插入CK即可。         电路所需元件均无特殊要求，BG1的β>60、BG2的β>40，B采月收音机推挽输出变压器，D为2CP12，J选用内阻为300Ω的JRX-13F，Y为8Ω动圈式喇叭，尺寸大小影响不大，电阻1／4瓦、1／8W均可。全电路可装在一个肥皂盒内，喇叭前应钻些散音孔，电池可用插头方式接入电路。若接线无误，本电路不需复杂调试即可使用。为了扩大用处，只要改变探头设计，本电路还可一用在轮船上进行浪涌和船舶摆动时的报警。
