可实现快速锁定的FPGA片内延时锁相环设计

[09-12 18:32:02]   来源:http://www.88dzw.com  EDA/PLD   阅读:8446

文章摘要:微电子技术的持续发展使得FPGA具有更高的系统集成度和工作频率。系统性能较大程度上决定于系统的时钟延迟和偏斜。由于FPGA具有丰富的可编程逻辑资源及时钟网络,随之而来的时钟延迟问题使得用户设计的性能大打折扣。FPGA中的DLL模块可提供零传播延时,消除时钟偏斜,从而进一步提高了FPGA的性能和设计的灵活性。PLL是常用的时钟管理电路,主要是基于模拟电路设计实现的,而DLL主要是基于数字电路设计实现的。虽然在时钟综合能力上比PLL差,但由于具有设计仿真周期短,抗干扰性强,以及工艺可移植等特点,DLL非常适合在数字系统架构中使用,这也是FPGA采用DLL作为时钟管理的原因。文中将介绍传统FPGA片

可实现快速锁定的FPGA片内延时锁相环设计,标签:eda技术,eda技术实用教程,http://www.88dzw.com

  微电子技术的持续发展使得FPGA具有更高的系统集成度和工作频率。系统性能较大程度上决定于系统的时钟延迟和偏斜。由于FPGA具有丰富的可编程逻辑资源及时钟网络,随之而来的时钟延迟问题使得用户设计的性能大打折扣。FPGA中的DLL模块可提供零传播延时,消除时钟偏斜,从而进一步提高了FPGA的性能和设计的灵活性。

  PLL是常用的时钟管理电路,主要是基于模拟电路设计实现的,而DLL主要是基于数字电路设计实现的。虽然在时钟综合能力上比PLL差,但由于具有设计仿真周期短,抗干扰性强,以及工艺可移植等特点,DLL非常适合在数字系统架构中使用,这也是FPGA采用DLL作为时钟管理的原因。文中将介绍传统FPGA片内延时锁相环设计,并在此基础上提出具有更快锁定速度的新延时锁相环架构OSDLL。

  1 FPGA片内DLL结构及工作原理

  1.1 DLL架构设计

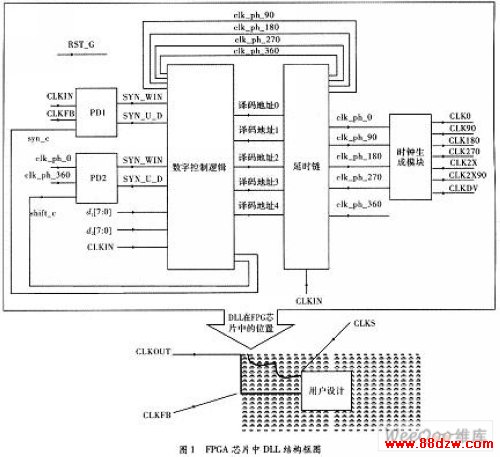

  图1为FPGA片内DLL结构框图。图1中FPGA片内用户设计的时序逻辑部分在布局布线后,位于芯片中部,相应的时钟走线较长。为缓解时钟缓冲、重负载时钟线的大电容、线路的传播延时等因素造成的时钟偏斜,可以选择使用DLL模块进行时钟优化管理。


  图1中,DLL主要由鉴相器(PD)、可调延时链、数字控制逻辑以及时钟生成模块组成。CLKOUT为DLL输出时钟,即时钟生成模块的输出时钟;CLKS为经过时钟线后到达时序电路的偏斜时钟;CLKFB即为CIKS,反馈时钟CLKFB反馈回DLL。DLL的功能为通过在时域中调节CLKOUT的相位使得CLKFB与CLKIN同步,即消除时钟偏斜。

  1.2 DLL工作原理

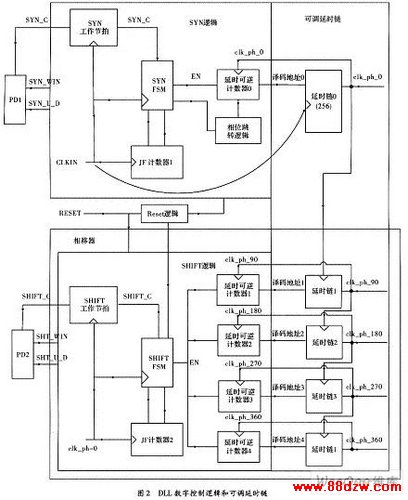

  DLL的工作过程依赖于控制逻辑的设计。DLL的控制逻辑主要包括SHIFT控制逻辑和SYN控制逻辑两部分,如图2所示。DLL的工作过程首先进行SHIFT阶段,之后进行SYN阶段。


  从图2可见,可调延时链共5条,即一条主可调延时链(延时链0,256个延时单元),4条子可调延时链(延时链1~4,各128个延时单元)。如图2所示,4条子延时链,SHIFT逻辑和一个鉴相器(PD2)构成相移器。SHIFT阶段,相移器工作。相移器采集第一级子延时链的输入时钟clk_ph_0和最后一级延时链的输出时钟clk_ph_360,根据鉴相结果同步调整4条子可调延时链的延时,直至clk_ph_O和clk_ph_360同步。经过相移器的时钟延时是一个周期,从而使得时钟经过相移器中的每个子延时链的输出时钟相移90°,对应图2中分别为clk_ph_O,clk_ph_90,clk_ph_180,clk_ph_270,clk_ph_360。这些相移的时钟可以根据实际的需要由时钟生成模块产生所需要分频(CLKDV),倍频(CIK2X)或移相时钟作为输出时钟,关于分频和倍频电路,如文献。SYN逻辑用于控制将反馈时钟和输入时钟调整至同步。

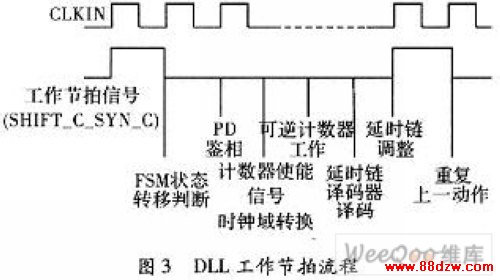

  整个SHIFT阶段和SYN阶段都是在各自的控制逻辑模块控制下工作的,以一定的工作节拍实施调整,如图3所示。


  图2中工作节拍模块生成工作节拍信号(SHIFT_C,SYN_C)。在工作节拍下,状态机处于某一状态,则根据状态的调整要求依次进行如下操作:鉴相,判断出输入时钟和反馈时钟的相位关系为超前或滞后(SHT_U_D)或SYN_U_D),同时还可以指示两时钟是否进入锁定窗(SHT_WIN,SYN_WIN),如图l所示。鉴相器将这些信息送入控制逻辑模块,在SHIFT阶段,4条延时链对应各自的可逆计数器,负责控制延时链加减延时单元,各计数器工作在自己的时钟域中,如图2所示。根据鉴相的结果和所处的状态机状态,计数器进行计数,计数结果作为延时链的译码地址,最后延时链经过地址译码增加/减少一个延时单元,完成一次工作节拍调节,继而继续进行下一次调整,直到状态机进入锁定状态为止。SYN阶段工作方式类似,但只对主延时链进行调整。实现DLL锁定,同步建立需满足公式,如式(1)所示。

[1] [2] [3]  下一页
