优化FPGA功耗的设计技术

[09-12 18:25:56]   来源:http://www.88dzw.com  EDA/PLD   阅读:8764

文章摘要:无论从微观到宏观、从延长电池寿命到减少全球变暖的温室效应等等,各种不同因素都在迅速推动系统设计人员关注节能问题。一项有关设计优先考虑事项的最新调查指出,大部分工程师已把功耗排在首位,或者是将其紧跟在性能、密度和成本之后。在功耗方面,FPGA带来了独特的挑战。系统设计人员只要能够透彻充分的了解这些挑战,以及应对挑战所需的新技术、新方法和新工具,就能够发挥基于FPGA的便携式系统的部署优势。随着业界越来越多地采用FPGA,为更广泛的应用产品提供灵活性并加快其上市速度,这点便显得愈加重要。评估某个FPGA架构是否适用于现今的功率敏感应用,必须深入研究功率方程。要做到这一点,我们可以在投入可行设计解决

优化FPGA功耗的设计技术,标签:eda技术,eda技术实用教程,http://www.88dzw.com

  无论从微观到宏观、从延长电池寿命到减少全球变暖的温室效应等等,各种不同因素都在迅速推动系统设计人员关注节能问题。一项有关设计优先考虑事项的最新调查指出,大部分工程师已把功耗排在首位,或者是将其紧跟在性能、密度和成本之后。

  在功耗方面,FPGA带来了独特的挑战。系统设计人员只要能够透彻充分的了解这些挑战,以及应对挑战所需的新技术、新方法和新工具,就能够发挥基于FPGA的便携式系统的部署优势。随着业界越来越多地采用FPGA,为更广泛的应用产品提供灵活性并加快其上市速度,这点便显得愈加重要。

  评估某个FPGA架构是否适用于现今的功率敏感应用,必须深入研究功率方程。要做到这一点,我们可以在投入可行设计解决方案(划分、时钟和功率门控、电压分轨等等)前, 对FPGA的功率特性及其影响进行分析,并使用优化工具来实现。

  实现低功耗设计

  根据所选FPGA技术类型的不同,电源可以看成是由静态、动态、上电(或浪涌)、配置以及不同低功耗模式等成分组成。

  静态和动态电源是所有IC设计人员都熟知的问题。静态电源源于以下几种形式的泄漏电流:亚阈值泄漏、结泄漏、栅致漏极泄漏(GIDL)和栅极泄漏。动态电源则指器件工作期间的电源,与所用功能性资源(逻辑区块、时钟树、嵌入式RAM、PLL等) 、I/O上的负载和阻抗终端、时钟频率、数据模式以及到达动态特性、信号活动或触发率,以及信号静态概率等因素有关。

  在设计易失性SRAM FPGA解决方案时,除静态和动态电源之外,设计人员还必须考虑到其它三种电源成分。在系统与器件功能性上电期间,浪涌电源和配置电源可能会意义重大,就如同睡眠(静态)模式下所需的电源一般。除此之外,由于SRAM FPGA是易失性的,它们必须通过一个外部设备驱动程序(通常保存在PROM中)来启动,这增加了系统的额外功耗和启动延时。

  虽然SRAM FPGA供应商不断努力降低产品功耗,但市面上的这些器件仍然耗能过高,从而极大增加了总体的系统功耗,尤其是将几个FPGA安装于单个电路板上,或者是不同电路板的FPGA共用一个电源时。对于需要频繁开/关的系统,这种影响则更大,所以估算电池寿命时必须将之考虑在内。因此,在为基于SRAM的可编程器件确定电源大小或选择电池时,系统设计人员务必要考虑到配置和浪涌电源。另一方面,真正的flash FPGA是非易失性的,不会产生浪涌或配置电流,而且总体静态功耗较低,这样一来,设计任务就比较简单,功耗亦大大减小(图1)。

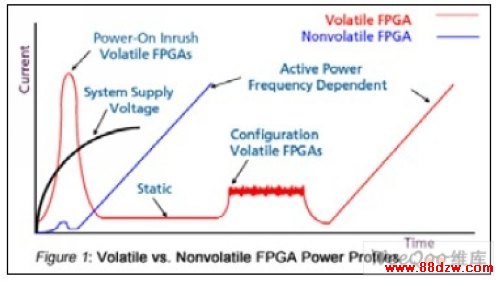

  图1:易失性SRAM FPGA与非易失性真正 Flash FPGA的电流曲线比较

  1. 电流

  2. 时间(或频率)

  3. 易失性FPGA

  4. 非易失性FPGA

  5. 易失性FPGA的上电浪涌电流

  6. 系统供电电压

  7. 静态

  8. 与频率相关的动态电源

  9. 易失性FGPA的配置电源

  在处理晶体管电流泄漏方面,FPGA厂商采取的另一个措施是建立两级阈值电压(VT) 单元。这种被称为多VT(Multi-VT)的技术旨在尽可能少地采用大泄漏低VT器件,并尽可能多地采用低泄漏高VT器件,以便减少总体设计泄漏。过去,多VT 技术用于ASIC 和 ASSP产品,现在则开始为FPGA供应商所采用。

  尺寸至关重要

  在IC设计领域,鉴于成本和众多其它原因,尽可能地减小芯片尺寸一直是业界关注的焦点;现在功耗又成为另一个目标。芯片越小,静态电源消耗越低。在满足应用的功能性及其它要求的前提下,选择尽可能小的芯片便更易于达到功耗目标。

  在选择FPGA时,还有一个因素也十分重要,就是必须尽可能对 RAM、PLL和I/O 技术等资源的使用进行优化。在FPGA架构的选择中,还应该考虑到FPGA的所有低功耗模式,以及其它动态资源(如PLL、RC 振荡器和 I/O组)的节能能力。例如,假设较低的参考电压可节省系统功率,则选择同时支持1.2V LVCMOS 和/或 1.5V LVCMOS标准的I/O产品,就可以既节省功耗又在必要时获得更高的I/O电压。
