自制高频头切换开关

文章摘要：一、0／12V切换开关制作 0／12V电压切换开关自制方案有电子开关子口继电器切换两种，继电器切换方案简单，自制成功率高，详见图1。注意：选择继电器，最好使用高频12V直流继电器，如采用普通继电器，损耗较大，需采取一定措施减少分布电容，如贴铝箔屏蔽接地，尽量缩短引线等措施。 二、13／18V切换开关 图2是一款最简单的13/18V切换开关电路，采用微型直流12V继电器控制的有触点切换电路，笔者制作时，找了一只坏的二功分器，拆去里面的印刷电路板，只留下其外壳，将元件采用搭焊方式安装固定好，调试时，只需微调电位器RP，使得输入电压在17-18V时，继电器能够吸合即可。

自制高频头切换开关,标签：电子电路设计,数字电路设计,http://www.88dzw.com

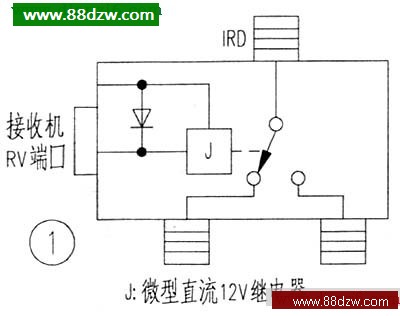

一、0／12V切换开关制作     0／12V电压切换开关自制方案有电子开关子口继电器切换两种，继电器切换方案简单，自制成功率高，详见图1。注意：选择继电器，最好使用高频12V直流继电器，如采用普通继电器，损耗较大，需采取一定措施减少分布电容，如贴铝箔屏蔽接地，尽量缩短引线等措施。     二、13／18V切换开关        图2是一款最简单的13/18V切换开关电路，采用微型直流12V继电器控制的有触点切换电路，笔者制作时，找了一只坏的二功分器，拆去里面的印刷电路板，只留下其外壳，将元件采用搭焊方式安装固定好，调试时，只需微调电位器RP，使得输入电压在17-18V时，继电器能够吸合即可。     三、13／18V两路切换开关     图3为13／18V两路切换开关，它由两个13／18V单路切换开关和一个二功分器组合而成。电路原理：IRD1接口输入的切换电压送到切换开关时，如果选择的是V极化信号，输入电压为13V，由R1、R2分压后，三极管Q1的基极电压Vb<0．7V，Q1截止，继电器J1无电不动作，其常闭触点接通LNBV接口；当选择H极化信号时，输入电压为18V，Vb>0．7V，Q1导通，其常开触点接通LNB H接口，同理IRD2也是这样进行切换。二极管D1、D3，电容C1、C2组成二功分器，用于对两台接收机的输出电压进行隔离，以防止一台接收机未工作时，而受到另一台接收机的电压倒灌。

元件选择：J1、J2选择小体积微功耗的直流12V继电器，外壳采用一个带有四个接线端口的分配器屏蔽盒，拆去里面的零件，把制作好的装置放入里面，并注意绝缘。调试时，如果切换到H极化，继电器仍不动作时，可适当增大R2、R4的数值，直到极性切换时，继电器能自如切换。
