用双本振高频头实现双锅双星多用户接收

文章摘要：用双本振高频头实现双锅双星多用户接收 用两只普通C波段高频头合并成一只C／C双输出高频头，可用一面天线供两台接收机同时使用而互不影响，也可以用于一面天线多用户系统和小前端系统。 一、可供一锅双用户直接使用。 二、一锅多用户使用时，可将此高频头当作单本振、双输出高频头使用，一个输出口为13V供电，另一输出口为18V供电；用二进四出、二进六出等切换开关解决多用户问题。 三、小前端系统可将一个输出口当作垂直极化，另一输出口当作水平极化直接使用。 具体制作方法如下： 首先找两只同一极化的C波段高频头，接照图1的形式进行切割后再粘合，粘合后管内为图2。 双锅、双

用双本振高频头实现双锅双星多用户接收,标签：电子电路设计,数字电路设计,http://www.88dzw.com
用双本振高频头实现双锅双星多用户接收     用两只普通C波段高频头合并成一只C／C双输出高频头，可用一面天线供两台接收机同时使用而互不影响，也可以用于一面天线多用户系统和小前端系统。     一、可供一锅双用户直接使用。     二、一锅多用户使用时，可将此高频头当作单本振、双输出高频头使用，一个输出口为13V供电，另一输出口为18V供电；用二进四出、二进六出等切换开关解决多用户问题。     三、小前端系统可将一个输出口当作垂直极化，另一输出口当作水平极化直接使用。     具体制作方法如下：     首先找两只同一极化的C波段高频头，接照图1的形式进行切割后再粘合，粘合后管内为图2。     双锅、双星多用户接收，一般均采用双输出高频头，配合双13V、18V双组型组合开关方案。     采用双13V、18V双组型组合开关的特点是：器件的输入端有两组13V、18V共四个输入口和四个输出口，也就是四进四出开关。使用此方案因四进四出开关的价格高，故花费要高一些。

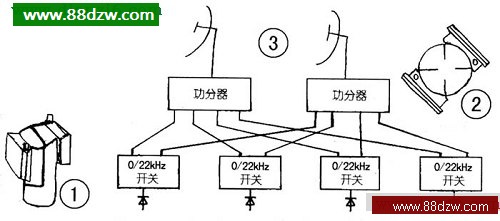

    如用双本振高频头和0／22kHz开关组合，价格就会降下来。但是如果直接使用，又会出现互相干扰而无信号的问题。要解决此问题，就必须在每一路输出端口添加一只隔离二极管，如图3所示。
