使用声表谐振器的800米发射电路

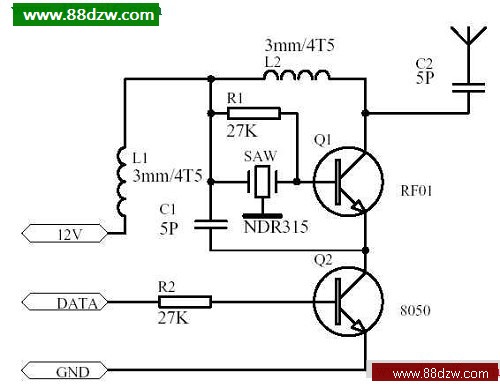

使用声表谐振器的无线发射电路形式很多，这里推出又一款电路，这个电路是我在3年前参考电子报上的文章后，又结合了该文章介绍的那个模块的实样做的，在经过批量生产后，改进了一些参数，现在这款产品真是非常不错。不过现在这个东东的仿制产品实在太多了，质量差别也很大，但是因为它比较简单，所以我觉得还是很有必要把它弄出来给大家，我在网上也找到许多类似的电路图，不过其中有的是有陷阱的哦，希望大家要注意学会自己辨别一些BUG。对于这个模块，我没有测试过它的无线发射的绝对功率，不过我们开着汽车在公路上拉过距离，它和普通的315M超再生接收模块相配合，可以达到800米距离，虽然我的电路只要减小一下8050基极电阻的值，通讯距离会加大到1200米甚至更加远，但是经过大量的实验证明，那样不是很可靠的，原因我不是很清楚，可能有2方面的原因，一个是8050在R2小的时候，有轻微的导通，导致发射不能快速截止。还有一个是R2很小，8050开通电流比较大，对供电可能是一个扰动，而达不到起振要求。我曾经怀疑过自己的电路是不是很匹配，因此特意买了好多号称1500米的类似模块，发现它们也有一样的不可靠性，普遍表现为偶尔的不能起振或者波特率上不到2K，后来我就增加R2电阻，在大于15K时，发射一直很正常，距离和27K的差不多，所以现在就用这个电阻了，这里的L1L2，我是用0.8mm的免去漆漆包线在3毫米的钻头上绕4圈半脱胎而成。
