自制强力抗干扰短波接收天线

    许多朋友收听广播时会受到干扰的困惑。尤其是同频的干扰，这里向大家介绍一减少干扰的偏方，您不妨试一试。

一. 材料

短波收音机一台
天线一支(要比收音机天线短2cm,也可用其他电线代替)
三合板一块(面积约30x60cm)
小钩子四个
锡纸两张(也可用其他导电材料代替)，尺寸比收音机面积稍大一点
小木头一块(面积约4x4x2cm)
电线两段(约10cm)
小螺丝钉两个，橡皮筋两条


二. 程序

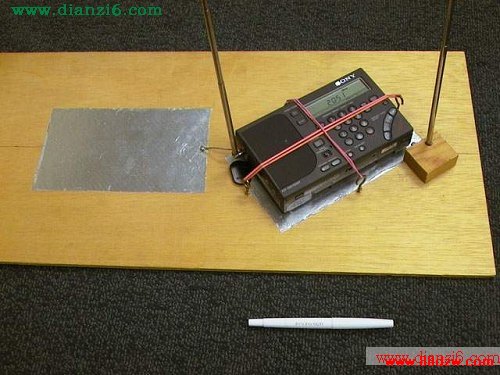

1.将两块锡纸分别按图上的位置平贴在三合板上(锡纸不能相交)。将四个钩子分别钉在放收音机的锡纸四周(用来固定收音机)。

2.在木块上钻一个与天线底部直径相当的孔。插入天线，其底部要连接电线。电线的另一端用螺丝钉固定在放收音机的锡纸上。将木块按图所示位置固定在三合板上。

3.用螺丝钉将电线的一头固定在另一张锡纸上，另一头缠绕在收音机的天线上(如图所示)。

4.将收音机按照图上等样子平放在锡纸上，用两根橡皮筋十字交叉将收音机固定在板子上。这时，收音机的天线及第二支天线同时处于垂直三合板的位置。收音机的天线全部拉出，第二支天线的高度应稍低于收音机的天线。这样，系统就完成了。

5.将收音机调到要听的频率，然后放置在一个相对空旷的地方(如窗户旁)。旋转三合板的角度直至找到最佳收听效果。旋转时手不能触摸锡纸，收音机及天线。

6.以上方法如得不到良好的收听效果，还可先调整收音机天线的角度，然后再进行旋转。以致得到最佳收听效果。如一个频率不行，要调到另一个频率，重复以上步骤，以达到最佳频率的最佳收听效果为止。

注：如果干扰信号与广播信号来自同一方向，这一系统很难有效
