自制短波天线放大器  这个天线放大器非常简单，可以很容易地放大来自环型天线和长线天线的信号，而且元件很容易找到。

    这是一个经典的放大电路，在1970年已经出现，曾经有两个版本，但中心部分几乎一样，这里是其中的标准版:

  调幅广播天线放大器

   第一个版本 设有一个3PDT开关，不仅可以当作电源开关，同时也作为一个信号直通开关。这在一些有强电台的地方很有用，可以避免接收机的过载。
   第二个版本 采用了一个铁氧体磁棒天线, 严重影响了灵敏度，尽管提供了印板图。

    我建议使用这个放大器时最好使用环型天线，可以把T1省掉，而C1可以作为环型天线的调谐器。

    当您使用长线天线时，仍然需要保留 T1.任何优质的场效应管都可代替，我用了一种微带封装的产品。

    经过实测，这个放大器有40db的增益，最大的缺点是会导致接收机过载。

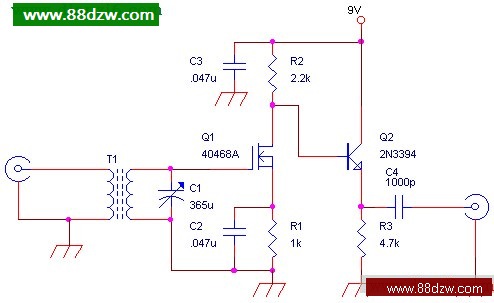

调幅天线放大器
