简单而有效的短波天线放大器

文章摘要：下面介绍一款简单的，但有效的短波天线放大器，供大家参考。 你千万别看这个放大器简单，假如你去试验了后，你就后惊讶地发现它确实非常有效。下面是这个放大器的线路原理图：从线路图可以明白，此放大器是室外型的，图1线路的安装在室外，是放大器的主线路；图2线路的是室内供电盒。室内、外之间使用50欧或75欧同轴电缆连接... 至于线路原理，这里就不再罗嗦了，因为它非常简单。下面就简单说一说如何来制作。图3、图4是这个放大器的电路板图，图3是主线路板，其实际尺寸是6.4厘米×2.4厘米；图4是供电盒线路板，实际尺寸为5.1厘米×3.1厘米... 按图加工好线路板后，接着就是选取元件，图1线路中，L1用1uH

简单而有效的短波天线放大器,标签：电子电路设计,数字电路设计,http://www.88dzw.com

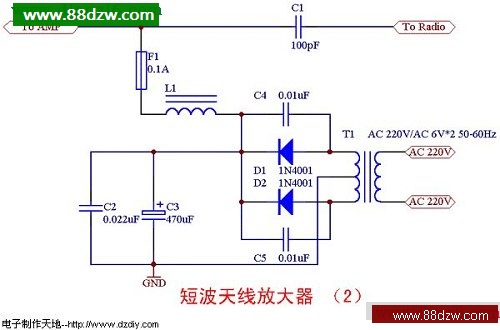

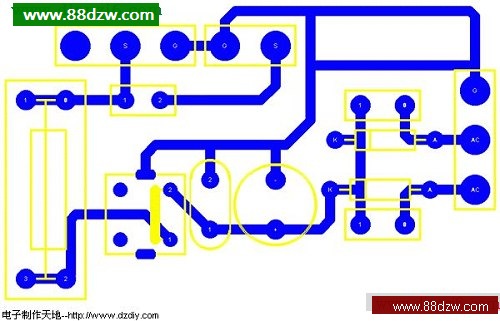

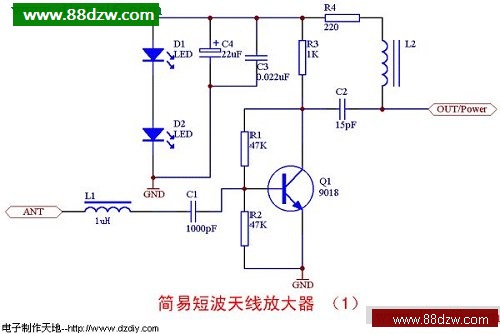

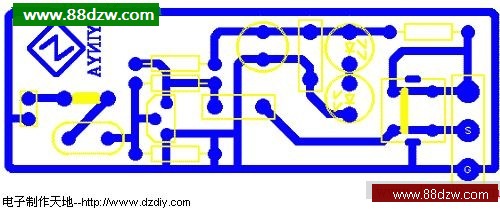

下面介绍一款简单的，但有效的短波天线放大器，供大家参考。 　　你千万别看这个放大器简单，假如你去试验了后，你就后惊讶地发现它确实非常有效。下面是这个放大器的线路原理图： 　　从线路图可以明白，此放大器是室外型的，图1线路的安装在室外，是放大器的主线路；图2线路的是室内供电盒。室内、外之间使用50欧或75欧同轴电缆连接... 　　至于线路原理，这里就不再罗嗦了，因为它非常简单。下面就简单说一说如何来制作。 　　图3、图4是这个放大器的电路板图，图3是主线路板，其实际尺寸是6.4厘米×2.4厘米；图4是供电盒线路板，实际尺寸为5.1厘米×3.1厘米... 　　按图加工好线路板后，接着就是选取元件，图1线路中，L1用1uH的色码电感，电阻电容按图中数值选取，三极管选用优质低噪音的超高频管，除了图中的9018外，还可以使用9016、1359等，L2用废中周绕制，线径跟原来中周的线径一样，圈数为300圈，D1、D2既是指示灯，又作稳压使用。图2线路中的L1跟图1中的L2同样制作，保险管选用100mA的就可以了，其他元件也跟图1一样，按图选取。 　　只要元件选用没有问题，焊接好后，放大器即能正常工作...
