单管电视天线放大器

文章摘要：下图所示的单管电视天线放大器所用元件少、成本低、制作简单、无需调整、性能指标高，尤其适合于无线电爱好者业余制作。 原理及制作：天线收到的电视信号经电容器C1耦合到晶体管BG的基极，再经集电极谐振回路输出。该放大器的频带宽度为46—240MHz，功率增益尺Kp＞16dB，放大器的噪声小，对10一38MHz有很强的抑制能力。放大器的工作电压为3V +-0.5V，耗电电流仅为3mA左右，所以可采用两节5号电池供电。晶体管BG可选用选用9018、3DG80B、3DG84B等超高频管，电容C1-C3采用瓷片电容器．C4采用漏电小的电解电容器，线圈L1和L2采用线径为0.35mm的漆包线，在直径为3.5m

单管电视天线放大器,标签：电子电路设计,数字电路设计,http://www.88dzw.com

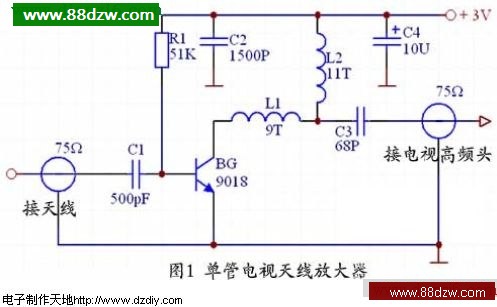

下图所示的单管电视天线放大器所用元件少、成本低、制作简单、无需调整、性能指标高，尤其适合于无线电爱好者业余制作。

原理及制作：
天线收到的电视信号经电容器C1耦合到晶体管BG的基极，再经集电极谐振回路输出。该放大器的频带宽度为46—240MHz，功率增益尺Kp＞16dB，放大器的噪声小，对10一38MHz有很强的抑制能力。放大器的工作电压为3V +-0.5V，耗电电流仅为3mA左右，所以可采用两节5号电池供电。晶体管BG可选用选用9018、3DG80B、3DG84B等超高频管，电容C1-C3采用瓷片电容器．C4采用漏电小的电解电容器，线圈L1和L2采用线径为0.35mm的漆包线，在直径为3.5mm的圆棒上绕制脱胎而成。L1平绕9圈,L2平绕 11圈。整个电路装在一个屏蔽盒内．输入输出线均用75Ω电缆线。
