则受控源则有:

(ii) 加压法:将独立电压源置零后,然后再在A、B端口加上一个电压源,如图2-10-5(c)所示。

列写KVL方程: ,又因为:

所以:

最后,得到A、B端口的戴维南等效电路如图2-7-5(d)所示。



二、最大功率的传输条件:

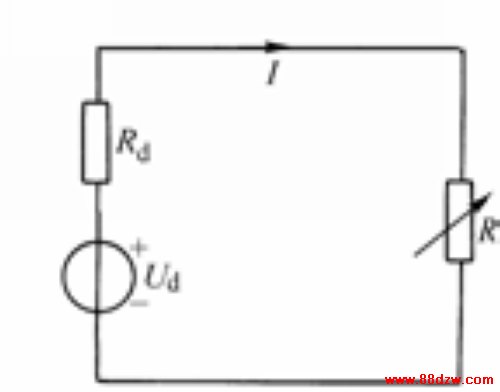

当一个线性有源一端口网络化为戴维南等效电路后,在其端口接上可变电阻R,如图2-10-6所示。当已知,那么当R为多少时它能获得最大功率?获得的最大功率又为多少?

上一页  [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11]  下一页
