：令左边12V的电压源为零，左边电阻被短接，如图2-7-9（c）所示。

（3）画出AB端口以左电路的诺顿等效电路，如图2-7-9（d）所示。

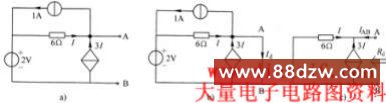

图2-7-10例2-7-5附图

例2-7-5  求图2-7-10（a）所示电路的诺顿等效电路。

解：（1）求短路电流：将两端短接，如图2-7-10（b）所示。

由KVL有：，

由KCL有： ，

（2） 求A、B端口的等效电阻：令2V的电压源、1A的电流源为零，受控源仍然保留，得到图2-7-10（c）所示电路。
