（3）从图2-10-4（b）中求I：

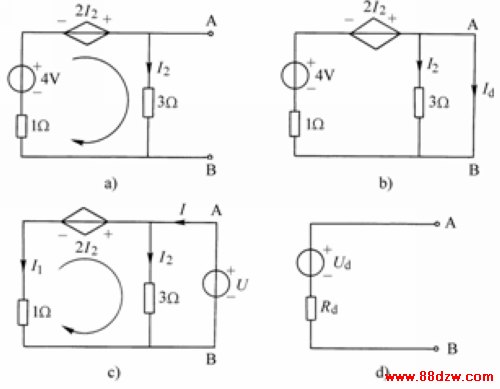

图2-7-5 例2-7-2附图



例2-7-2  在图2-7-5（a）所示电路中，已知，，求A、B端口的戴维南等效电路。

解：（1）求：图2-10-5（a）中A、B端口处于开路状态，列写KVL方程：

（2）求等效电阻：下面分别用两种方法求解。

（i）开路短路法：开路电压已在（1）中求得，现求A、B端口的短路电流。将A、B端口短接，如图2-10-5（b）所示，从图中易看出：

，  即
