戴维南定理和诺顿定理
[09-12 12:32:03] 来源:http://www.88dzw.com 电路基础 阅读:8200次
文章摘要:2、计算:当线性有源一端口网络A中不含受控源时,令A内所有独立电源为零后得到的无源一端口网络P则为纯电阻网络,利用无源一端口网络的等效变换就可求出端口等效电阻;当线性一端口网络A中含有受控源时,令A内所有独立电源为零后得到的一端口网络P中仍含有受控源,这时,可采用加压法和开路短路法求。图2-7-3例2-7-1 利用戴维南定理求图2-7-4(a)所示电路中的电流I为多少?图2-7-4 例2-7-1附图 解:将A、B左边部分电路看作有源一端口网络,用戴维南等效电路替代后如图2-10-4(b)所示。(1)求:将A、B端口开路,得到图2-10-4(c)所示电路。由米尔曼公式得:(2)求等效电阻:令
戴维南定理和诺顿定理,标签:电子电路基础,模拟电路基础,http://www.88dzw.com2、计算:当线性有源一端口网络A中不含受控源时,令A内所有独立电源为零后得到的无源一端口网络P则为纯电阻网络,利用无源一端口网络的等效变换就可求出端口等效电阻;当线性一端口网络A中含有受控源时,令A内所有独立电源为零后得到的一端口网络P中仍含有受控源,这时,可采用加压法和开路短路法求
。

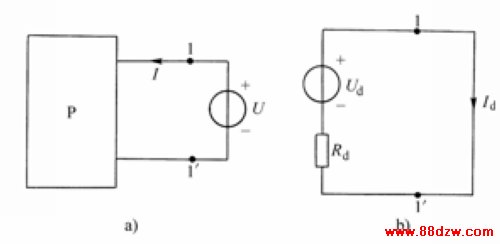

图2-7-3
例2-7-1 利用戴维南定理求图2-7-4(a)所示电路中的电流I为多少?
图2-7-4 例2-7-1附图
解:将A、B左边部分电路看作有源一端口网络,用戴维南等效电路替代后如图2-10-4(b)所示。
(1)求:将A、B端口开路,得到图2-10-4(c)所示电路。
由米尔曼公式得:
(2)求等效电阻:令A、B以左的三个独立源为零,得到图2-10-4(d)所示电路,则A、B端口的等效电阻为:
