换向阀的操纵方式

5.3.2.1 手动换向阀 Manually-actuated Valve

手动换向阀主要有弹簧复位(Spring Reset)和钢珠定位(Steel Ball Orientation)两种型式。图5.17(a)所示为钢球定位式三位四通手动换向阀，用手操纵手柄推动阀芯相对阀体移动后，可以通过钢球使阀芯稳定在三个不同的工作位置上。图5.17(b)则为弹簧自动复位式三位四通手动换向阀。通过手柄推动阀芯后，要想维持在极端位置，必须用手扳住手柄(Hand Lever)不放，一旦松开了手柄，阀芯会在弹簧力的作用下，自动弹回中位。

图5.17(c)所示为旋转移动式手动换向阀，旋转手柄可通过螺杆推动阀芯改变工作位置。这种结构具有体积小、调节方便等优点。由于这种阀的手柄带有锁，不打开锁不能调节，因此使用安全。

5.3.2.2  机动换向阀 Mechanically-actuated Valve

机动换向阀又称行程换向阀，它是用挡铁或凸轮(Cam)推动阀芯实现换向。机动换向阀多为图5.18所示二位阀。

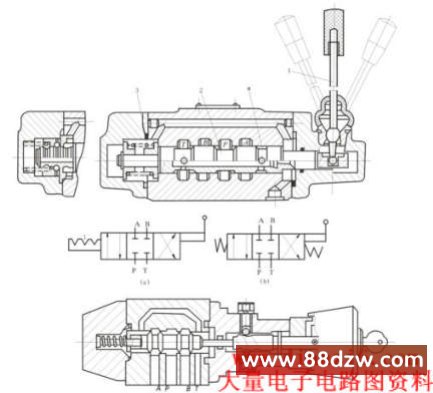

图5.17  三位四通手动换向阀

    (a)弹簧钢球定位式结构及符号；(b)弹簧自动复位式结构及符号位置定位;(c)旋转移动式手动换向阀。

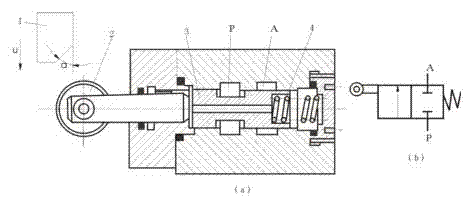

图5.18  二位二通机动换向阀

1—挡铁；2—滚轮；3—阀芯；4—弹簧

5.3.2.3  电磁换向阀 Solenoid-actuated Directional Valve

电磁换向阀是利用电磁铁吸力推动阀芯来改变阀的工作位置。由于它可借助于按钮开关(Button Switch)、行程开关(Journey Switch)、限位开关(Limit Switch)、压力继电器(Pressure Switch)等发出的信号进行控制，所以操作轻便，易于实现自动化，因此应用广泛。

（1）工作原理

电磁换向阀的品种规格很多，但其工作原理是基本相同的。现以图5.19所示三位四通O型滑阀机能的电磁换向阀为例来说明。

在图5.19中，阀体1内有三个环形沉割槽，中间为进油腔P，与其相邻的是工作油腔A和B。两端还有两个互相连通的回油腔T。阀芯两端分别装有弹簧座3、复位弹簧4和推杆5，阀体两端各装一个电磁铁。

当两端电磁铁都断电时［见图5.19（a）］，阀芯处于中间位置。此时P、A、B、T各油腔互不相通；当左端电磁铁通电时［见图5.19（b）］，该电磁铁吸合，并推动阀芯向右移动，使P和B连通，A和T连通。当其断电后，右端复位弹簧的作用力可使阀芯回到中间位置，恢复原来四个油腔相互封闭的状态；当右端电磁铁通电时［见图5.19（c）］，其衔铁将通过推杆推动阀芯向左移动，P和A相通、B和T相通。电磁铁断电，阀芯则在左弹簧的作用下回到中间位置。

（2）直流电磁铁和交流电磁铁

阀用电磁铁根据所用电源的不同，有以下三种：

    ①交流电磁铁(Alternating-current Solenoid)。阀用交流电磁铁的使用电压一般为交流220V，电气线路配置简单。交流电磁铁启动力较大，换向时间短。但换向冲击大，工作时温升高(故其外壳设有散热筋)；当阀芯卡住时，电磁铁因电流过大易烧坏，可靠性较差，所以切换频率不许超过30次／分；寿命较短。

    ②直流电磁铁(Directing-current Solenoid)。直流电磁铁一般使用24V直流电压，因此需要专用直流电源。其优点是不会因铁芯卡住而烧坏(故其圆筒形外壳上没有散热筋)，体积小，工作可靠，允许切换频率为120次／分，换向冲击小，使用寿命较长。但起动力比交流电磁铁小。

    ③本整型电磁铁。本整型指交流本机整流型。这种电磁铁本身带有半波整流器(Half-wave Rectifier)，可以在直接使用交流电源的同时，具有直流电磁铁的结构和特性。

（3）干式、油浸式、湿式电磁铁

不管是直流电磁铁还是交流电磁，都可做成干式的、油浸式的和湿式的。
