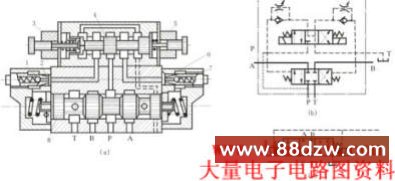

图5.23  外部控制、外部回油的弹簧对中电液换向阀

(a)    结构图； (b)符号； （c）简化符号  (b)

电液换向阀有弹簧对中和液压对中两种型式。若按控制压力油及其回油方式进行分类则有：外部控制、外部回油；外部控制、内部回油；内部控制、外部回油；内部控制、内部回油等四种类型。

图5.23为弹簧对中型三位四通电液换向阀(外部控制、外部回油)的结构图及图形符号。
