① 干式电磁铁(Dry Solenoid)。干式电磁铁的的线圈、铁芯与扼铁处于空气中不和油接触，电磁铁与阀联结时，在推杆的外周有密封圈。由于回油有可能渗入对中弹簧腔中，所以阀的回油压力不能太高。此类电磁铁附有手动推杆，一旦电磁铁发生故障时可使阀芯手动换位。此类电磁铁是简单液压系统常用的一种形式。

②油浸式电磁铁(Oil-immersed Solenoid)。油浸式电磁铁的线圈和铁芯都浸在无压油液中。推杆和衔铁端部都装有密封圈。油可帮助线圈散热，且可改善推杆的润滑条件，所以寿命远比干式电磁铁为长。因有多处密封，此种电磁铁的灵敏性较差，造价较高。

 ③湿式电磁铁(Wetted Solenoid)。湿式电磁铁也叫耐压式电磁铁，它和油浸式电磁铁不同处是推杆处无密封圈。线圈和衔铁都浸在有压油液中，故散热好，摩擦小。还因油液的阻尼作用而减小了切换时的冲击和噪声。所以湿式电磁铁具有吸着声小、寿命长、温升低等优点。是目前应用最广的一种电磁铁。也有人将油浸式电磁铁和耐压式电磁铁都叫做湿式电磁铁。

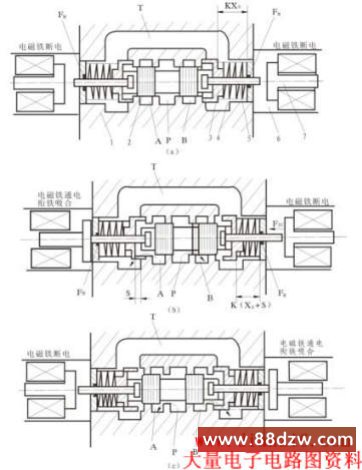

图5.19  电磁换向阀的工作原理图

1—阀体；2—阀芯；3—弹簧座；4—弹簧；5—推杆；6—铁芯；7—衔铁。

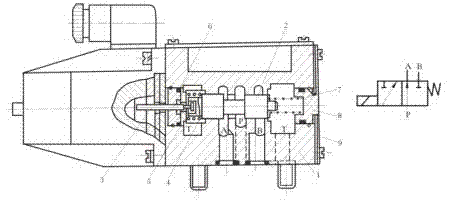

图5.20  交流式二位三通电磁换向阀

1—阀体；2—阀芯；3—推杆；4、7—弹簧；5、8—弹簧座；6—O型圈；9—后盖。

（4）电磁换向阀的典型结构Typical Structure for Solenoid-actuated Directional Valve

图5.20所示为交流式二位三通电磁换向阀。当电磁铁断电时，阀芯2被弹簧7推向左端，P 和A接通；当电磁铁通电时，铁芯通过推杆3将阀芯2推向右端，使P和B接通。

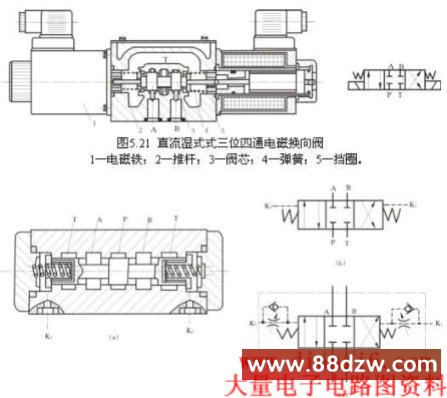

图5.21为直流湿式三位四通电磁换向阀。当两边电磁铁都不通电时，阀芯2在两边对中弹簧4的作用下处于中位，P、T、A、B口互不相通；当右边电磁铁通电时，推杆6将阀芯2推向左端，P 与A通，B与T通，当左边电磁铁通电时，P与B通，A与T通。

必须指出，由于电磁铁的吸力有限(120N)，因此电磁换向阀只适用于流量不太大的场合。当流量较大时，需采用液动或电液动控制。

图5.22  弹簧对中型三位四通液动换向阀

5.3.2.4  液动换向阀 Hydraulic Pressure-actuated Directional Valve

液动换向阀是利用控制压力油来改变阀芯位置的换向阀。对三位阀而言，按阀芯的对中形式，分为弹簧对中型和液压对中型两种。图5.22(a)所示为弹簧对中型三位四通液动换向阀，阀芯两端分别接通控制油口K1和K2。当K1通压力油时，阀芯右移，P与A通，B与T通；当K2 通压力油时，阀芯左移，P与B通，A与T通；当K1和K2都不通压力油时，阀芯在两端对中弹簧的作用下处于中位。当对液动滑阀换向平稳性要求较高时，还应在滑阀两端K1、K2控制油路中加装阻尼调节器(Damping Adjuster)[见图5.22(c)]。阻尼调节器由一个单向阀和一个节流阀并联组成，单向阀用来保证滑阀端面进油畅通，而节流阀用于滑阀端面回油的节流，调节节流阀开口大小即可调整阀芯的动作时间。

5.3.2.5  电液换向阀 Electro-hydraulic Directional Valve

电液换向阀是电磁换向阀和液动换向阀的组合。其中，电磁换向阀起先导作用，控制液动换向阀的动作，改变液动换向阀的工作位置；液动换向阀作为主阀，用于控制液压系统中的执行元件。

由于液压力的驱动，主阀芯的尺寸可以做得很大，允许大流量通过。因此，电液换向阀主要用在流量超过电磁换向阀额定流量的液压系统中，从而用较小的电磁铁就能控制较大的流量。电液换向阀的使用方法与电磁换向阀相同。
