通信系统中传输的信号都是由许多不同频率的正弦分量组成的,并且它们的幅度或相们之间具有确定的关系。为保证传输信号的质量,要求在传输过程中,各正弦分量的幅度或相移关系保持不变,称之为无畸变传输但在实际上,信号经过线性系统时,各频率正弦分量的幅度或相位之间的关系将发生变化,因而使信号波形发生畸变。减少信号畸变的方法是,针对各种畸变的性质在传输系统中介入各种类型的均衡网络,校正幅度畸变的网络称为衰减均衡器;
1、无源衰减均衡器
(1)固定衰减
常用的固定衰减均衡器结构有二端网络与四端网络,四端网络中有桥T型、倒L型和桥型(或X型)等结构。
1)对称桥T型固定衰减均衡器的基本结构及特性 对称桥T固定衰减均衡器为对称桥T型四端网络,基本结构示于图5.1-22。
显然,对称桥T型的影象阻抗是不随频率变化的纯电阻。
衰减均衡器工作在阻抗匹配情况下,介入衰减A1与影象衰减AO相同,即
当信号只作单方向传输时,由于桥T型衰减均衡器工作在电桥平衡状态,电阻RO处于等电位两点之中,因而可以将RO任意地从电路中移去或短路。桥T型衰减均衡器就能简化成一个等效L型衰减均衡器,如图5.1-23所示。
图5.1-23 供单向传输用的L型衰减

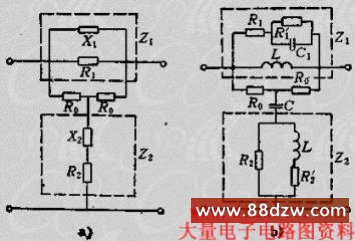

(2)桥T型均衡器的甲类、乙类结构 参阅图5.1-24中Z1有甲、乙两类结构,甲类中Z1是由R1和电抗二端网络X1并联组成,实际中大量采用这种结构;乙类中Z1是由电感、电容、电阻任意组合而成的一般二端网络。
图5.1-24 桥T型均衡器的甲、乙类结构A)甲类、B)乙类
对于甲类一般结构特性进行分析如下:
桥臂阻抗
2、可变衰减均衡器
实际应用中,除固定衰减均衡器外,还有一种本身附有自动化控制元件的可变衰减均衡器。这种可变衰减均衡器又称平调网络和斜调网络,当传输信号的设备受外界环境影响时,使其衰减,频率特性不断变化。为适应这种情况,设计出可变衰减均衡器能够起自动均衡作用。

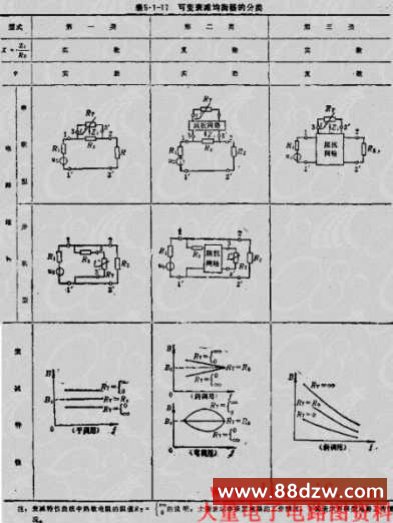

常用可变衰减均衡器的分类见表5.1-17。
从表中可以看出,可变衰减均衡器属于六端网络结构:1-1'端和2-2'端为正常传输信号用的输入端和输出端;3-3'端接热敏电阻RT或接包含有热敏电阻RT的阻抗网络。根据电路结构不同,共分三类,第一、二类可变衰减均衡器又有串联和并联型两种形式。
可变衰减均衡器根据其工作性质,集输常数应该按如下规律变化,即
