3)格型全通网络  实现全能函数的网络是格型网络,它是理想时延均衡器,表5.1-18列出一些常用全通网络的基本特性及传输特性。

表中所示全通网络均为平衡型电路,在工作频率较高时,一般都要求采用不平衡型电路结构,因此必须对电路进行等效变换,此变换可用分定端来证明,请参阅参考文献(4)。

4、有源时延均衡器

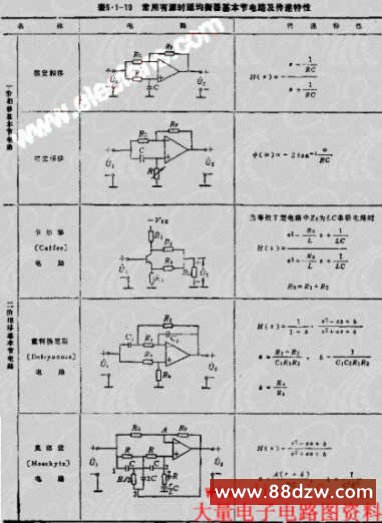

时延均衡器的幅度特性在全频域内为一常数,仅其相移特性与频率有关。而时延均衡器电路和实现可由无源L、C、R构成,也可由R、C网络及有源器件来构成,后者称之为有源时延均衡器,其种类很多,常用的有由一阶和二阶形式的基本节链接而成的电路,其相移及时延由所有基本节的总和来确定。表5.1-19示出几种常用有源时延均衡器基本节电路及传递特性。
