均衡器
[09-12 11:28:07] 来源:http://www.88dzw.com 电路基础 阅读:8820次
文章摘要:式中G0为起始特性;G~为可变分量;为可变分量的最大值;Z1Z为3-3'端的输入阻抗;R0为当G=G0时,热敏电阻RT的阻值。传输常数G随着X的变化(其中主要是热敏电阻RT的阻值变化),其变化范围G0±。因此,X和这两个函数称为可变衰减均衡器参数,并且参数X和可以是实数,也可以是复娄。由式(5.1-4)可知:2、有源幅度均衡器无源元件构成的均衡器,调整范围有限,如果要扩大调整范围,则网络结构较复杂,实际中常采用放大器来补偿由于插入均衡器带来的衰耗。近年来由于集成电路的应用和发展,亦采用由有源网络组成的均衡器,它可以克服上述缺点。二阶有源幅度均衡器的电压比传递函数属于双二阶函数,即当欧X
均衡器,标签:电子电路基础,模拟电路基础,http://www.88dzw.com式中G0为起始特性;G~为可变分量;为可变分量的最大值;Z1Z为3-3'端的输入阻抗;R0为当G=G0时,热敏电阻RT的阻值。
传输常数G随着X的变化(其中主要是热敏电阻RT的阻值变化),其变化范围G0±。因此,X和
这两个函数称为可变衰减均衡器参数,并且参数X和可以是实数,也可以是复娄。
由式(5.1-4)可知:
2、有源幅度均衡器
无源元件构成的均衡器,调整范围有限,如果要扩大调整范围,则网络结构较复杂,实际中常采用放大器来补偿由于插入均衡器带来的衰耗。近年来由于集成电路的应用和发展,亦采用由有源网络组成的均衡器,它可以克服上述缺点。
二阶有源幅度均衡器的电压比传递函数属于双二阶函数,即

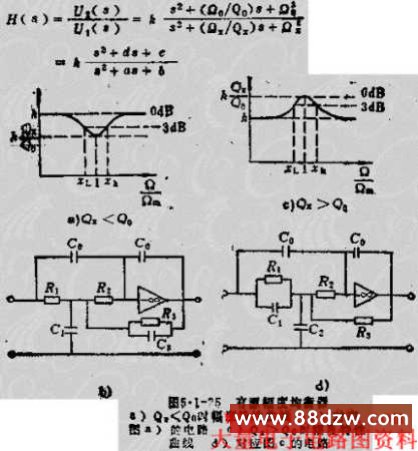

当欧X=欧O=欧M时,此传递函数对应有源幅度均衡器的幅度特性和电路结构如图5.1-25所示。显然,给定不同的欧X、欧W、欧O、欧O和K值就可得出各种步同增益频率特性曲线,利用这些曲线相加,则可获得所需要的均衡幅度特性曲线。
以上所述,无论是无源,还是原源都是固定幅度均衡器,除此之外,它们都可构成可变衰减均衡器,如在有源均衡器中,还有增益频率特性斜率连续可调的幅度均衡器、衰减可变均衡器,能调节低斜率正负的有源可变均衡器等等,形式很多,请参阅文献(5)。
3、无源时延均衡器
信号在传输过程中,除幅度会产生畸变外,相移也会发生畸变,相移畸变在数字传输中显得非常重要。为此,保证信号不发生畸变,在幅度和相移两方面都必须满足条件:
式中称为时延,为常数。
时延均衡器的几个概念:
1)对相位均衡器的要求 在传输频带内。均衡器的相移特性应满足给定要求,幅度特性应是常数,输入阻抗应是定值,以便于和其他部件匹配连接。
2)群时延 相移特性可用时延特性来表示,当传输信号是调制信号时,要占据一段有效频带角W,如果能无畸变地传输这段有效频带,则信号将不失真。用数学式表示,相移对频率取导数应为常数,则群时延为常数,即
引进群时延概念后,亦可将相移均衡器称之群时延均衡器,或简称均衡器。同样它可构成固定和可变的两种类型,广泛采用的是固定时延均衡器,目前最理想的是格型全通网络。
