别克GL8商务车行驶中门锁经常会跳动故障现象诊断与排除
[09-12 11:13:36] 来源:http://www.88dzw.com 电路基础 阅读:8203次
文章摘要:故障现象:2004款别克GL8商务车,在行驶中门锁经常会跳动,即车门已经锁好后,车门锁还是在不停地上锁;当车停下来但不熄火时,有时关车门会自动地把门锁上。用遥控器开门、开锁、上锁均工作正常。 故障诊断与排除:询问驾驶员得知,该车已经更换过车身电控单元,但故障并未排除。该车中控门锁系统电路图如图所示。其工作原理如下。当操作左前门锁控制开关可以给全车车门上锁和开锁时,操作右前门锁开关也可以控制全车门锁上锁和开锁,主要是通过门锁开关发送一个搭铁信号到车身电控单元实现的。当按下开关进行上锁时,开关内的上锁触点闭合,车身电控单元的C7端子收到搭铁信号进行上锁,于是控制全车门锁电机通电,使全车门上锁;当
别克GL8商务车行驶中门锁经常会跳动故障现象诊断与排除,标签:电子电路基础,模拟电路基础,http://www.88dzw.com 故障现象:2004款别克GL8商务车,在行驶中门锁经常会跳动,即车门已经锁好后,车门锁还是在不停地上锁;当车停下来但不熄火时,有时关车门会自动地把门锁上。用遥控器开门、开锁、上锁均工作正常。

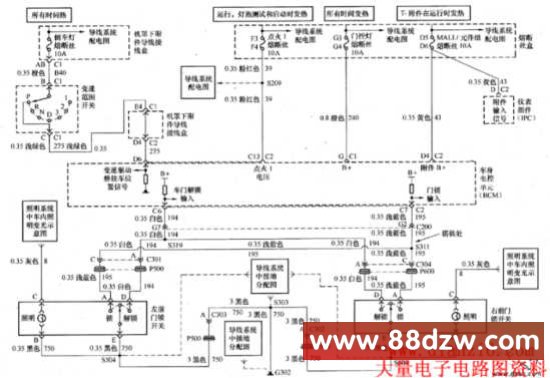

故障诊断与排除:询问驾驶员得知,该车已经更换过车身电控单元,但故障并未排除。该车中控门锁系统电路图如图所示。其工作原理如下。
当操作左前门锁控制开关可以给全车车门上锁和开锁时,操作右前门锁开关也可以控制全车门锁上锁和开锁,主要是通过门锁开关发送一个搭铁信号到车身电控单元实现的。当按下开关进行上锁时,开关内的上锁触点闭合,车身电控单元的C7端子收到搭铁信号进行上锁,于是控制全车门锁电机通电,使全车门上锁;当按下左前门或右前门的开关进行开锁时,开关内的开锁触点闭合,进行开锁,于是控制全车门锁电机通电,使全车门锁打开。
右前门锁开关有5条线,其中两条为开关照明线,另外3条为开关控制线。当A端子收到搭铁电压信号时,电控单元认为要进行上锁操作;当D端子收到搭铁电压信号时,电控单元认为要进行开锁操作。
经检查,发现右前门锁开关上那条锁止信号线A端子导线中间部位与车门间歇性搭铁。
将该处包扎好后试车,故障排除。
