纯手工打造摇摆LED 时钟

[09-11 23:01:23]   来源:http://www.88dzw.com  单片机学习   阅读:8464

文章摘要:看到市场上正在流行的时尚商品——摇摆LED 时钟,感觉非常新颖独特,正在玩单片机的我,激起了自己也想DIY 一个的冲动。不就是一个流水灯吗?有什么难的?! 于是,一个单片机项目就这样开始了。然而动手以后才知道问题并非想象那样简单,因没有任何现成的资料,机械的、电子的和编程的问题一大堆,一个一个需要自己来解决。经历二十多天的苦战和无数次的修改与调试,作品终于完成,基本达到预先要求。 现将制作资料整理出来,与广大DIY 爱好者分享。 一. 整体方案 本制作是根据视觉暂留原理, 让一排8 只LED作往复运动, 在空中呈现八个字符的显示屏,可显示数字或英文字符。开机后先显示“Welcome

纯手工打造摇摆LED 时钟,标签:单片机开发,单片机原理,单片机教程,http://www.88dzw.com
看到市场上正在流行的时尚商品——摇摆LED 时钟,感觉非常新颖独特,正在玩单片机的我,激起了自己也想DIY 一个的冲动。不就是一个流水灯吗?有什么难的?! 于是,一个单片机项目就这样开始了。然而动手以后才知道问题并非想象那样简单,因没有任何现成的资料,机械的、电子的和编程的问题一大堆,一个一个需要自己来解决。经历二十多天的苦战和无数次的修改与调试,作品终于完成,基本达到预先要求。
    现将制作资料整理出来,与广大DIY 爱好者分享。

一. 整体方案

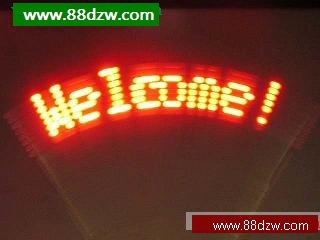

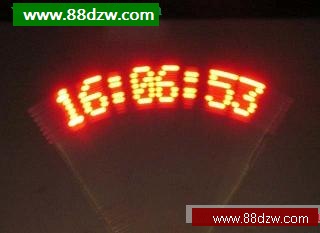

    本制作是根据视觉暂留原理, 让一排8 只LED作往复运动, 在空中呈现八个字符的显示屏,可显示数字或英文字符。开机后先显示“Welcome!”欢迎字符(见图1), 再进入时钟显示状态。显示屏同时显示“时” 、“分” 、“秒”信息,用“:”分隔(见图2)。

图1 开机画面                                                                                     图2 运行状态

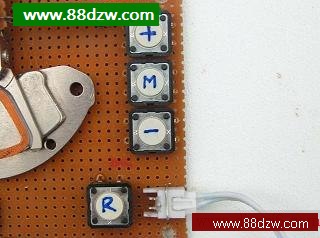

    显示分“正常运行”、“调分”和“调时” 三种状态。当处于调整状态时,调整的项会闪现,以便识别。为此,设置三个调整按键,一个为“状态键”,一个为“加法键”,一个为“减法键”。(见图3)

图3 按键的设置                                                                              图4 音圈电机组件

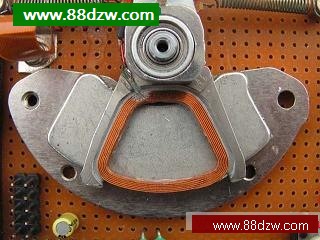

    摇棒的动力部分采用从废旧硬盘拆下的音圈电机(见图4),驱动采用直流电机驱动方式。

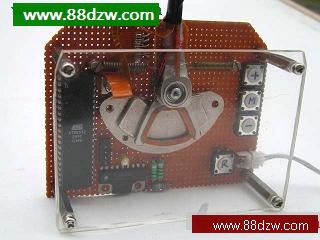

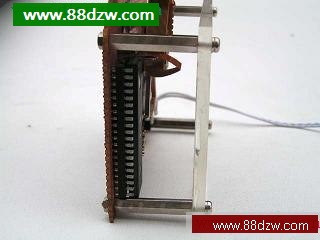

    结构方面,将音圈电机直接安装在万用板上,将万用板的四周用四根螺柱与一透明有机板结合成一体,构成支撑摇棒底座。(见图5, 图6)。


[1] [2] [3] [4] [5]  下一页
