图12 电机驱动IC

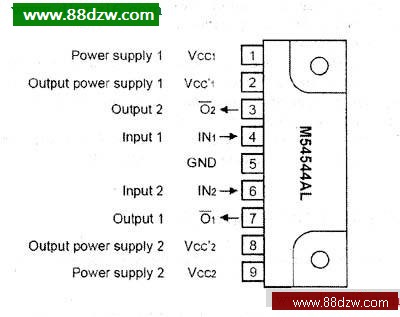

图13 M56544AL 各脚定义
6．电原理图见图14。

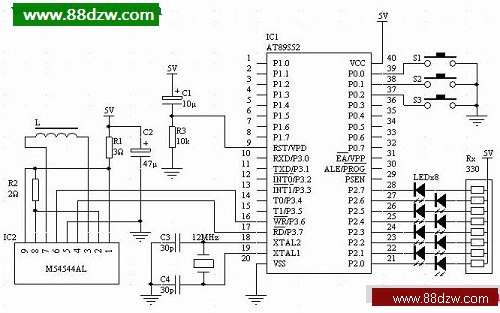

图14 电原理图
7．完成图见图15。

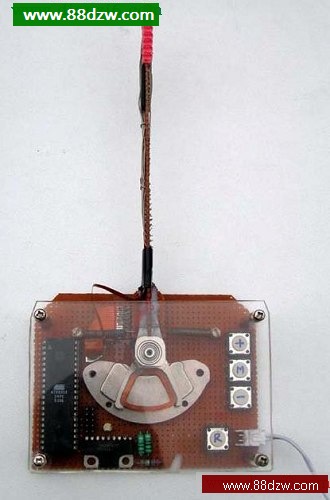

图15 完成图

三. 软件设计
1． 摇棒的启动
    为了使摇棒从静止状态过度到正常运行状态，在正式显示前加一启动程序。其实质就是逐渐加快驱动的频率，一直到摇棒正常摆动为止。通过下面的代码实现
do {
mm++;
Delay(120+mm);
put1=~put1; put2=~put2;
}while(mm<60);
Delay(20); //根据实际情况确定延时值
2． 秒闪现的实现：数字或字符的闪现是通过变量Ms 和数组w[]实现的，如需要八位字符中的间的第4 位闪现，则w[3]=1。这是通过全局变量Ms 在void timer0(void)函数中每隔一秒改变一次状态（0 或1），打开或关闭显示。
if(Ms*w[ii-3]==1) P2=0xff; else P2=~ASCIIDOC[v[ii]*6+jj]; //正向显示
if(Ms*w[10-ii]==1) P2=0xff; else P2=~ASCIIDOC[v[13-ii]*6+5-jj]; //反向显示
3． 调试中发现，显示屏上的字符并不是一样宽的（见图16），仔细分析是由于摇棒在运动中，一直受力，而且所受的力是随时变化的。为方便精确调整显示，特别作了一个显示中断表Tr[]，改变显示LED 的时间段，协调显示效果。

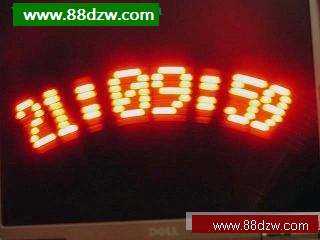

图16 调整前的显示
4． 按键去抖程序
    按键的去抖采用软件编程实现，其方法是当检测到按键的接口出现低电平后，隔一段时间再检测，如还是低电平，则确认为有效，否则无效。具体的程序是通过函数unsigned char ChKey(bit Key)完成的。
5． 显示同步
    因没有位置传感器，显示同步完全靠时钟中断来确定。这样就有一个问题，音圈电机的驱动信号在什么时刻改变，显示才能保持在中间，并能保证正反显示能很好地重合。经实际观察, 音圈电机的驱动信号在显示中部, 要根据具体情况细调。由程序中的变量Ta 调试确定。
6． 完整C51 程序代码
/*
POV 摇摆显示LED 钟C51 程序
周正华编
2008.3.19
*/
#include
/*硬件端口定义*/
sbit set0=P0^1;
sbit set1=P0^0;
sbit set2=P0^2;
sbit put1=P3^6;
sbit put2=P3^7;
/*时钟用数组*/
unsigned char BUFFER[]={0,0,0,0};
unsigned char maxnum[]={59,23};
/*显示数组*/
unsigned int v[14];
unsigned int w[8];
/*显示中断表*/
int code Tr[]={
2000,2000,2000,2000,2000,2000,
2000,2000,2000,2000,2000,2000,
2000,2000,2000,2000,2000,2000,
2550,2500,2450,2400,2350,2300,
2250,2200,2150,2100,2050,2000,
1950,1900,1850,1800,1750,1700,
1650,1600,1550,1500,1450,1400,
1400,1450,1500,1550,1600,1650,
1700,1750,1800,1850,1900,1950,
2000,2050,2100,2150,2200,2250,
2300,2350,2400,2450,2500,2550,
2000,2000,2000,2000,2000,2000,
2000,2000,2000,2000,2000,2000,
