图5 万用板与有机板构成底座                                                        图6 底座侧面

二. 实作要点

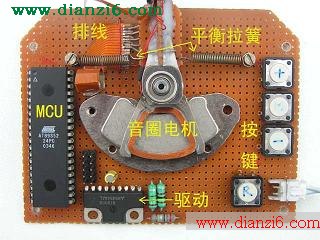

1． 主板的结构布局见图7。

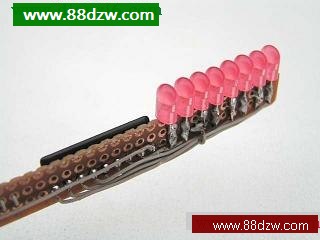

图7 主板布局                                                                                    图8 摇棒上的LED
2．LED 的焊接，将LED 两脚跨接在电路板两端的方式进行焊接。使LED 紧密排列在一起。
3．摇棒上的LED 与主板上的信号用柔性排线连接，音圈电机供电占2 位，LED 信号传输占9 位，所以至少要11 位的排线。（见图9）

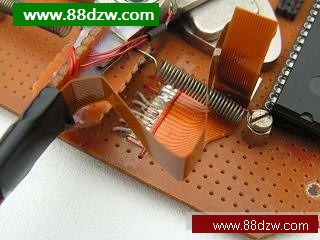

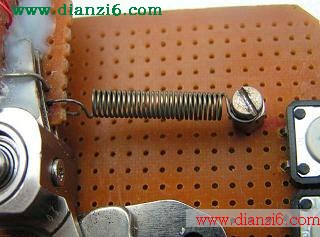

图9 排线与拉簧                                                                               图10 拉簧
4．为保持摇棒的平衡, 在摇棒接近旋转轴的两端加装两只拉簧，这两只拉簧的规格尽量保持一致，弹性强弱要适中，最好可多找几种规格的试试。（图9，图10）
5．采用驱动直流电机正反转的方式，驱动音圈电机来回摆动。让电机正、反转的方法很多，最典型的是H 桥电路驱动，H 桥电路原理见图11，常见的是用三级管代替图中的开关。

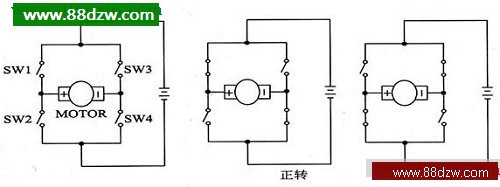

图11 H 桥驱动原理

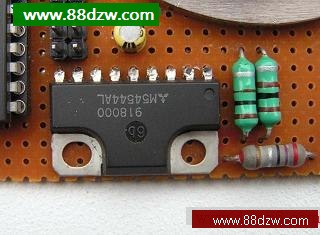

    为了简化电路，最好采用H 桥功能的集成电路。这种IC 很多，比如象TA7257，TA8429H，L6203 等，这里用的是三菱公司的M54544AL(见图12)。IC 各脚定义见图13。
