可控硅过零触发器KJ007能使双向可控硅的开关过程在电源电压为零或电流为零的瞬间进行触发。这样，负载的瞬态浪涌电流和射频干扰最小，可控硅的使用寿命也可以提高。该电路可用于恒温箱的温度控制、单相或三相电机和电器的无触点开关，交流无触点开关，交流灯光闪耀器等设备中作零触发用。电路内部有自生直流稳压电源，可以直接接交流电网电压使用。该电路具有零电压触发、零电流触发、输出电流大等特点。

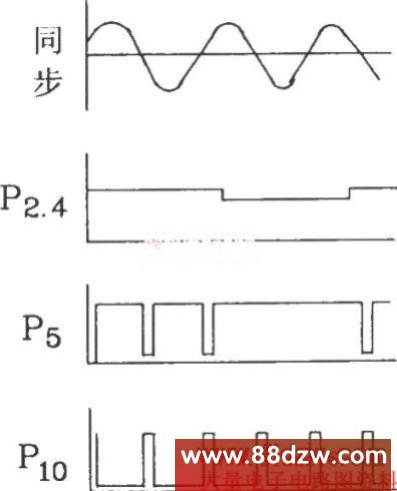

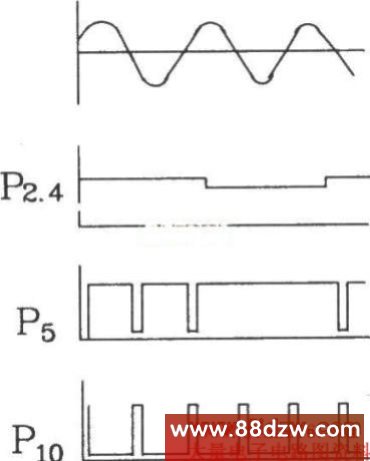

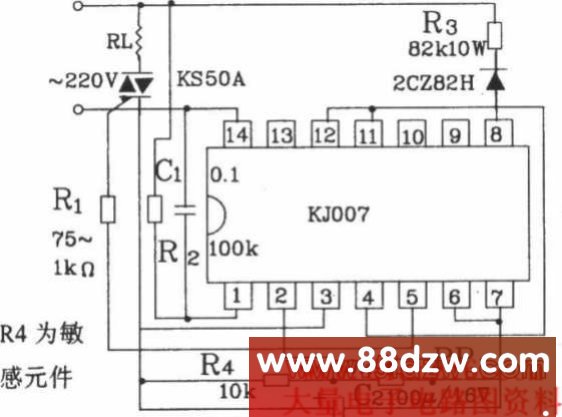

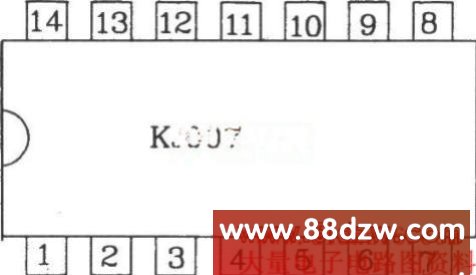

   电参数如下：    电源电压：    a．外接直流电压+(12～16)V。    b．自生直流电源电压：+(12～l4)V。    电源电流：≤l2 mA。    零检测输入端最大峰值电流：8mA。    输出脉冲：    a．脉冲幅度：>13V。    b．最大输出能力：50mA(脉冲宽度400μs以内)，可扩展。    C．输出反压：BVceo≥18V(测试条件：Ie≤l00μA)。    输入控制电压灵敏度：l00mV、300mV、500mV。    零电流检测输出幅度：≥8V。    使用环境温度为四级：    C：0～70℃    R：-55～85℃    E：-40～85℃    M：-55～125℃    KJ007采用双列直插l4脚封装，如图所示：                                          KJ007引脚图零电压触发电路及各点波形如图所示：KJ007应用电路KJ007各点波形图零电流触发电路及各点波形如图所示：KJ007零电流触发电路KJ007各点波形图KJ007工作时同步电阻R2选择可按下式计算：当输出电流需扩展时其接线方法如图所示：输出电流扩展图
