可控硅过零触发器KC08应用电路图

文章摘要：相关元件PDF下载：KC08 可控硅过零触发器KC08能使双向可控硅的开关过程在电源电压为零的瞬间进行触发。这样，负载的瞬态浪涌电流和射频干扰最小，可控硅的使用寿命也可以提高。该电路可用于恒温箱的温度控制、单相或三相电机和电器的无触点开关，交流无触点开关，交流灯光闪耀器等设备中作零触发用。电路内部有自生直流稳压电源，可以直接接交流电网电压使用。该电路具有零电压触发、输出电流大等特点。 电参数如下：电源电压：a．外接直流电压+(12-16)V。b．自生直流电源电压：+(12--14)Vo电源电流：≤l2mA。零检测输入端最大峰值电流：8mA。输出脉冲：a．脉冲幅度：>13V。b．最大输

可控硅过零触发器KC08应用电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：

KC08

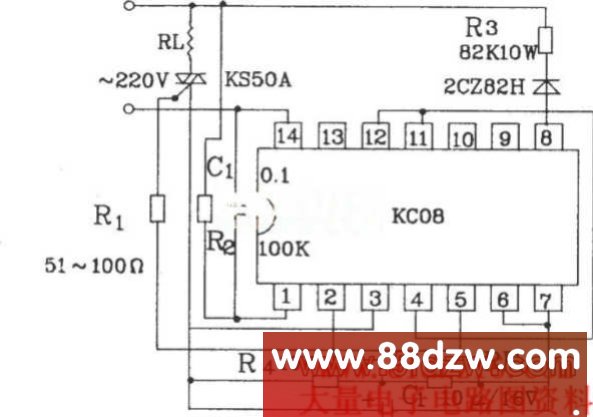

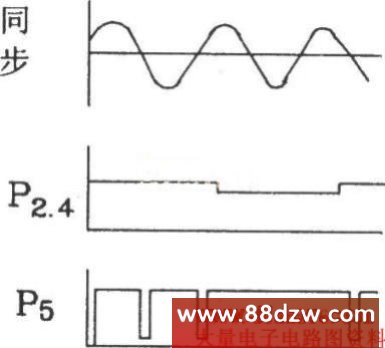

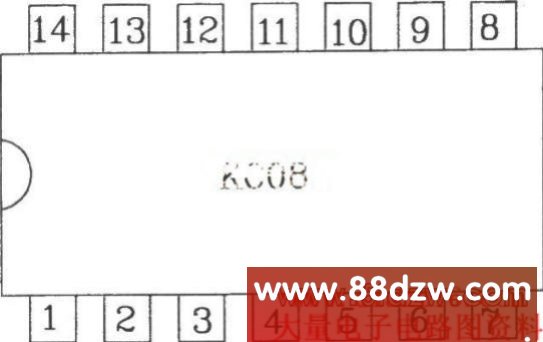

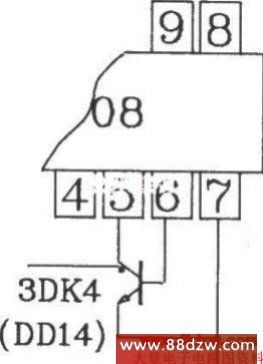

可控硅过零触发器KC08能使双向可控硅的开关过程在电源电压为零的瞬间进行触发。这样，负载的瞬态浪涌电流和射频干扰最小，可控硅的使用寿命也可以提高。该电路可用于恒温箱的温度控制、单相或三相电机和电器的无触点开关，交流无触点开关，交流灯光闪耀器等设备中作零触发用。电路内部有自生直流稳压电源，可以直接接交流电网电压使用。该电路具有零电压触发、输出电流大等特点。 电参数如下：电源电压：a．外接直流电压+(12-16)V。b．自生直流电源电压：+(12--14)Vo电源电流：≤l2mA。零检测输入端最大峰值电流：8mA。输出脉冲：a．脉冲幅度：>13V。b．最大输出能力：30ma(脉冲宽度400µs以内)，可扩展。c．输出反压：BVceo≥l8V(测试条件：Ie=100µA)。输入控制电压：“l”电平或“0”电平。零检测输入端最大峰值电流：8mA。使用环境温度为：-10～70℃。KC08引脚图KC08的应用电路                          KC08各点波形图当输出电流需扩展时其接线方法如图所示。电流扩展图
