调制器电路之低频电路图

[11-27 03:50:04]   来源：http://www.88dzw.com  基本电路电路图   阅读：8511次

文章摘要：该电路为振幅调制器电路。T1和T2晶体管用于将调制器部分隔离开来。低频信号的最佳值由电位器RP1调到500mV左右。低频信号再经过隔离级T3输出低频调制信号。低频幅值由电位器RP2调整。 欢迎转载，信息来源www.88dzw.com

调制器电路之低频电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

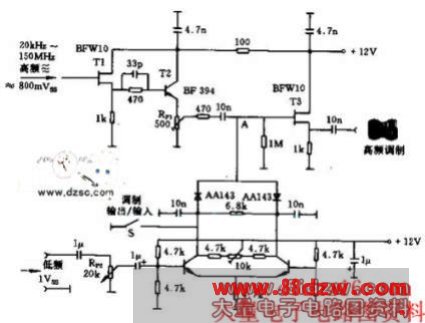

　　该电路为振幅调制器电路。T1和T2晶体管用于将调制器部分隔离开来。低频信号的最佳值由电位器RP1调到500mV左右。低频信号再经过隔离级T3输出低频调制信号。低频幅值由电位器RP2调整。

       欢迎转载，信息来源www.88dzw.com




Tag:基本电路电路图，电路图讲解,电路图练习，电子电路图 - 基本电路电路图
