　　MNl52811TZX是日本松下公司生产的单片微电脑集成电路，广泛应用于采用松下机芯组装的国产和进口彩色电视机中。

　　1.功能特点

　　MN152811TZX集成电路内部主要由中央处理器(CPU)、时钟振荡电路、复位控制电路、键指令译码电路、I2C总线控制电路、遥控指令信号处理电路、屏幕显示电路、侍机/开机控制电路、模式选择电路、单频控制电路，以及其他一些控制及辅助功能电路等组成。

　　2.引脚功能及数据

　　MN152811TZX集成电路采用42脚双列直插式封装，其内电路方框图及引脚功能与信号流向如图所示，其引脚字母代号及数据见表所列。

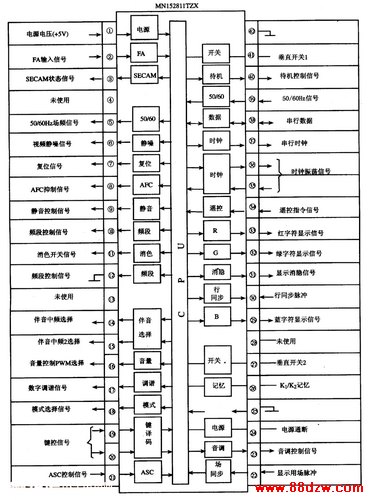

　　MN152811TZX集成电路的内电路方框图及引脚功能与信号流向

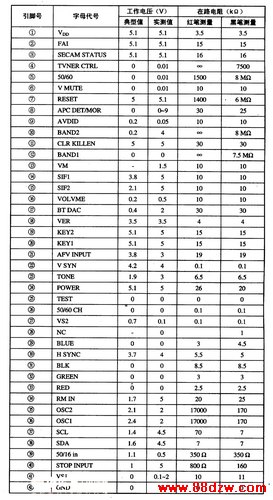

　　MN152811TZX集成电路的引脚字母代号及数据
