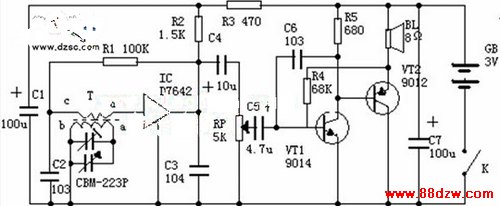

单管直放式收音机电路图

文章摘要：输入调谐回路：由磁性天线T和两个可 变电容组成输入调谐回路，负责收集电磁波和选择电台。高频放大和检波：TA7642是一只微型集成电路，外形和三极管相同如图所示，它内部集里10只三极管，包括三级高放、一级检波和一级。低频放大：低频放大是由两个三极管VT1、VT2来完成VT2达到集电极接扬声器，将低频电流转换为声音，电位器RP用来控制音量的大小。欢迎转载,信息来源www.88dzw.com

单管直放式收音机电路图,标签：音频电路,电路图讲解,http://www.88dzw.com

　　输入调谐回路：由磁性天线T和两个可 变电容组成输入调谐回路，负责收集电磁波和选择电台。

　　高频放大和检波：TA7642是一只微型集成电路，外形和三极管相同如图所示，它内部集里10只三极管，包括三级高放、一级检波和一级。

　　低频放大：低频放大是由两个三极管VT1、VT2来完成VT2达到集电极接扬声器，将低频电流转换为声音，电位器RP用来控制音量的大小。
