CIC38系列音乐集成电路图

文章摘要：电路图 src="/pd_dianzi/UploadPic/2013-9/2013913201712754.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>CIC38系列音乐集成电路可以直接驱动压电陶瓷蜂鸣器，如图(a)所示。当电源电压VDD=3V 时，它可以

CIC38系列音乐集成电路图,标签：音频电路,电路图讲解,http://www.88dzw.com

电路图 src="/pd_dianzi/UploadPic/2013-9/2013913201712754.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

　　CIC38系列音乐集成电路可以直接驱动压电陶瓷蜂鸣器，如图(a)所示。当电源电压VDD=3V 时，它可以同时推动压电陶瓷蜂鸣器和发光二极管，其应用电路见图(b)。如要获得较大音量，可用外接功放三极管V T1(9013或8050型)来驱动喇叭发声，具体电路见图(c)。

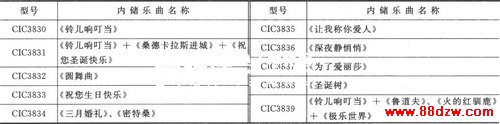

　　ClC38系列音乐集成电路内储乐曲名：
