　　TK10651系语言压缩扩展集成电路，应用于通信系统中进行语言信号的压缩与扩展。

　　1.引脚功能及数据

　　TK10651集成电路内部包括压缩器、扩展器以及滤波器、调节器、逻辑电路，该电路采用20脚双列直插式塑封结构，其引脚功能及数据见表1-1所列。

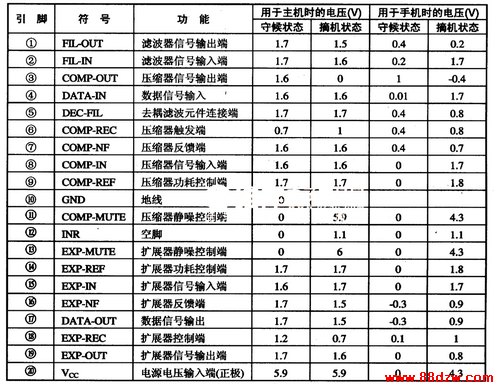

　　表1-1  TK10651集成电路的引脚功能及数据

2·典型应用电路

　　HK10651集成块的典型应用电路如图1-2所示。

电路图 src="/pd_dianzi/UploadPic/2013-9/2013913201638751.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

图1-2TK10651集成块的典型应用电路图

　　提示:TK10651可用GL6551、KA8507直接进行代换。
