　　CXAl278N是日本索尼公司生产的单片录、放音集成电路，在一些超小型录、放音机中应用较广泛。

1.CXAl278N内电路方框图及引脚功能

　　CXAl278N集成块内主要由两路相同的话筒录音放大器、录音放音放大器、录音放大器及LED指示控制电路、滤波器、录音自动电平控制电路、基准电压电路、录音/放音切换电路等组成。

　　CXAI278N集成块的内电路方框图如图1所示。该IC采用24脚双列塑封结构，其集成电路的引脚功能及数据见表1所列。

　　图1 CXAl278N集成块的内电路方框图

电路图 src="/pd_dianzi/UploadPic/2013-9/2013913201635940.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

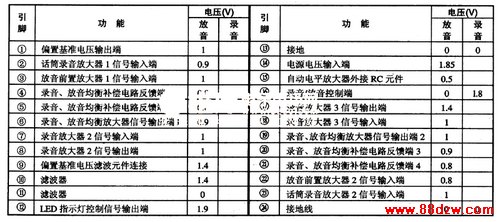

　　表1 CXAl278N集成电路的引脚功能及数据

2.CXAl278N典型应用电路

　　CXAl278N集成块的典型应用电路如图2所示。
电路图 src="/pd_dianzi/UploadPic/2013-9/2013913201635117.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

　　图2 CXAl278N集成块的典型应用电路

3.信号流程通路

　　(1) 放音。L、R放音磁头拾取的音频电信号，经正、反方向转换开关，CXAl278N的(22)脚、③脚，经IC内两路前置均衡电路进行低频补偿和放大以后，从⑥、(19)脚输出送至后级电路作逃一步处理。

　　(2)录音。话筒拾取的信号经电容和电阻耦合从CXAl278N的②、(23)脚输入，经诵筒录音放大器放大后又经录音放音放大器进一步处理后从⑥、(19)脚输出，经外电路组成的降噪电路(通常通过杜比B集成块进行去噪处理)处理以后，又从CXAl278N的⑦、(18)脚进入IC内的录音放大器进行放大，放大后的信号从⑧、(17)脚输出，送给录音磁头进行录音。

4.故障检修提示

　　检修录、放音均失效故障时，应先检查CXAl278N(14)脚上的供电是否正常。如不正常，再检查⑩脚外接的滤波电容是否击穿短路，如供电无问题，则多为CXAl278N本身损坏。
