　　中、小学生在读书写字时，长时间坐姿不正确，容易影响视力和身体健康。本例介绍的坐姿提醒器，能在使用者读写姿势不端正时，发出"嘀嘀"声或语言提醒声，提醒使用者纠正坐姿。

　　电路工作原理

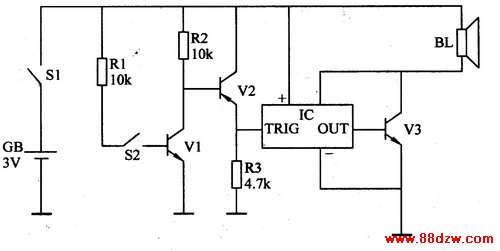

　　该坐姿提醒器电路由电子开关电GB路、报警电路和电源电路组成，如图6-212所示。


　　电子开关电路由玻璃壳水银开关S2、晶体管Vl、VZ和电阻器Rl-R3组成。
　　电源电路由电源GB和电源开关Sl组成。
 　　接通电源开关Sl后，电源GB为整机提供工作电压。
　　在使用者读写姿势正确时，水银开关S2处于断开状态，晶体管Vl和V2均截止，集成电路IC不上作，扬声器BL不发声。
　　当使用者坐姿向前倾斜 (距桌面距离变近)、使S2接通时，Vl和V2相继导通，V2发射极输出的高电平加至IC的TRIG端，使IC受触发而工作，其输出端 (OUT)输出的音频信号经V3放大后，驱动扬声器发出"嘀嘀"的警告声或 "请注意近视!快坐正!"的语言提醒声。
　　元器件选择
　　Rl-R3选用1/4W或1/8W碳膜电阻器。
　　Vl、V3选用S9013或3DGl2型硅NPN型晶体管;V2选用S9012或3CG2l型硅PNP型晶体管。
　　IC选用内储 "嘀嘀"声的HFC9301型专用集成电路或内储 "请注意近视!快坐正!"的KD56028语言集成电路。
　　Sl选用微型拨动开关;S2选用KG系列玻壳水银开关。
　　BL选用8Ω、O·25W电动式扬声器。
　　GB选用两节1·5V的5号干电池。
