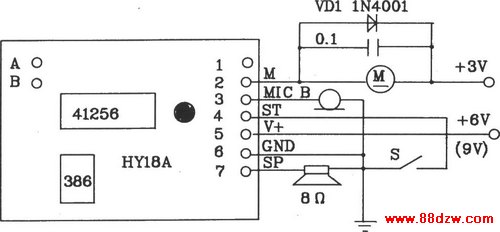

智能型录放芯片HY18A外接线图
[09-13 20:15:47] 来源:http://www.88dzw.com 音频电路图 阅读:8815次
文章摘要:相关元件PDF下载:HY18A HYl8A的基本特点: ①HYl8A是一种软封装、低成本语言处理电路。它和一些必须的外围电路做在一块55mm×40mm的线路板上。 ②说HYl8A为智能型语言处理电路,是因为电路内部具有声控录放转换电路。当接通电源后,电路处于等待状态。如果这时外接话筒拾取到声音,电路就自动进入录音状态。当声音停止1~2s,电路就自动转换为放音状态。放音结束后又自动转换为等待状态。 ③HYlSA具有自动变调功能。它的录音振荡器和放音振荡器是各自独立的,只要分别改变两个振荡器的电阻,就可以使放音的频率比录音的采样频率快、或慢、或相等,从而起到放音变调的目的。
智能型录放芯片HY18A外接线图,标签:音频电路,电路图讲解,http://www.88dzw.com相关元件PDF下载:
HY18A
HYl8A的基本特点: ①HYl8A是一种软封装、低成本语言处理电路。它和一些必须的外围电路做在一块55mm×40mm的线路板上。 ②说HYl8A为智能型语言处理电路,是因为电路内部具有声控录放转换电路。当接通电源后,电路处于等待状态。如果这时外接话筒拾取到声音,电路就自动进入录音状态。当声音停止1~2s,电路就自动转换为放音状态。放音结束后又自动转换为等待状态。 ③HYlSA具有自动变调功能。它的录音振荡器和放音振荡器是各自独立的,只要分别改变两个振荡器的电阻,就可以使放音的频率比录音的采样频率快、或慢、或相等,从而起到放音变调的目的。 ④HYl8A在放音时输出高电平信号可以直接驱动电机,以便由电机带动一些机械动作。 ⑤录、放时间为8~16s。 ⑥使用直流6V或9V供电。HY18A引脚排列和外接线圈:
