语音合成芯片YYH402应的基本电路图

[09-13 20:15:40]   来源:http://www.88dzw.com  音频电路图   阅读:8483

文章摘要:相关元件PDF下载:YYH402 LM386 基本特点: ①语音合成芯片YYH402可以外接二片256k位的SRAM或EPROM,也可以扩展多片存储器以延长语音存储时间。它的寻址能力为32k位。 ②YYH402外接一片RAM62256时存储语音的时间为16s(采样速率为16kbps)。 ③供电电压为直流5v。 ④有电话留言机所需的功能。 ⑤采用48脚双列直插封装。 YYH402的引脚排列如图所示。 YYH402引脚图 YYH402应用的基本电路 作为电话留言机时的时序波形图

语音合成芯片YYH402应的基本电路图,标签:音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载:


YYH402   LM386

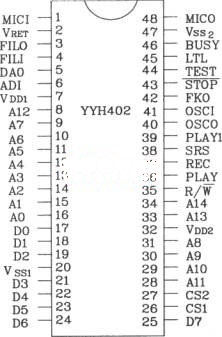

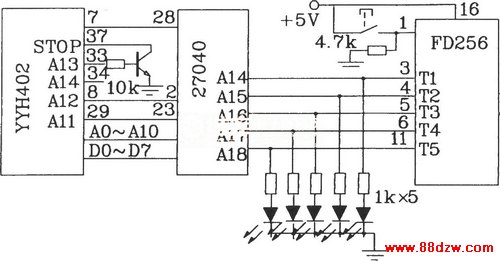

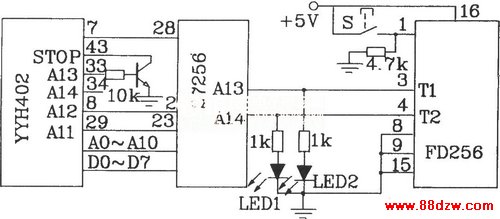

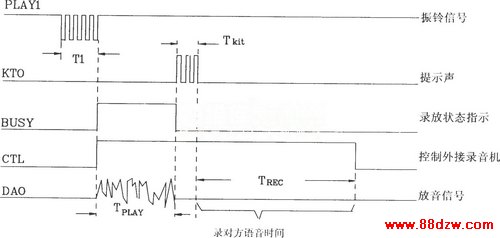

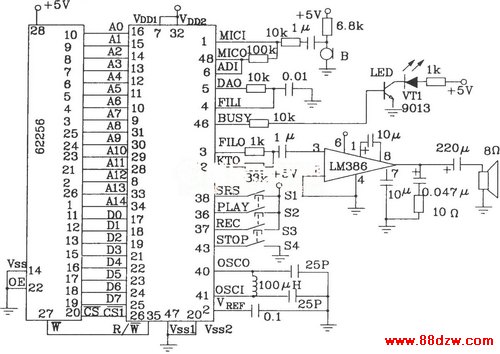

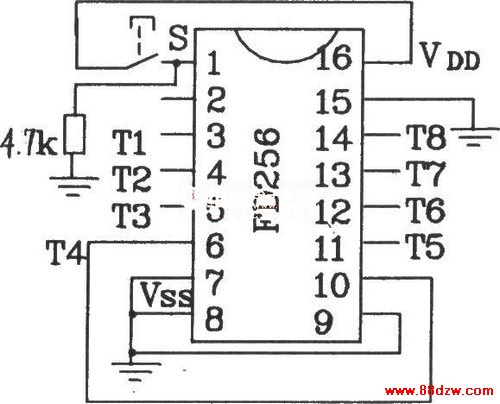

   基本特点:    ①语音合成芯片YYH402可以外接二片256k位的SRAM或EPROM,也可以扩展多片存储器以延长语音存储时间。它的寻址能力为32k位。    ②YYH402外接一片RAM62256时存储语音的时间为16s(采样速率为16kbps)。    ③供电电压为直流5v。    ④有电话留言机所需的功能。    ⑤采用48脚双列直插封装。    YYH402的引脚排列如图所示。        YYH402引脚图                YYH402应用的基本电路               作为电话留言机时的时序波形图                 YYH402利用暂停功能分段电路            分段扩展器FK256的引脚及接线图]例如使用一片4兆位的存储器27040 EPROM实现分32段,可以采用图3—50的接线方法。存储器27040实现分32段接线方法如下图所示。               存储器27040实现分32段接线方法图
