语音合成芯片YYH16的应用电路图

[09-13 20:15:39]   来源:http://www.88dzw.com  音频电路图   阅读:8944

文章摘要:相关元件PDF下载:YYH16 41256 LM386 74LS00 基本特点: ①外接256k位的DRAM,录音时间为8~32s可调。 ②可以作电话留言录音机电路,YYI-116有振铃输入端和外接录音机启动控制端。 ③使用+5V电源,静态电流小于102pA。 ④双列直插28脚封装。 YYHl6的引脚排列如图所示。YYH16引脚排列图YYHl6的应用电路如图所示。从图中可知,外接了一片DRAM41256。Sl为放音启动按钮,S2为录音按钮,S3为振铃启动按钮,作为留言录音机用时,S4为停止按钮。 YYH16的应用电路图

语音合成芯片YYH16的应用电路图,标签:音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载:


YYH16   41256   LM386   74LS00

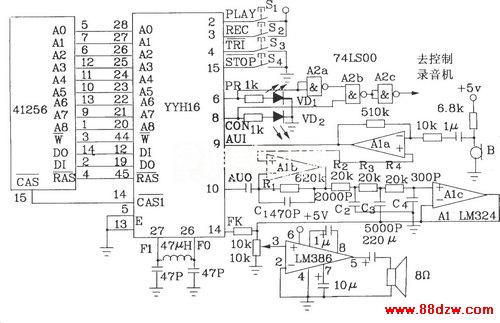

基本特点:     ①外接256k位的DRAM,录音时间为8~32s可调。    ②可以作电话留言录音机电路,YYI-116有振铃输入端和外接录音机启动控制端。    ③使用+5V电源,静态电流小于102pA。    ④双列直插28脚封装。    YYHl6的引脚排列如图所示。YYH16引脚排列图YYHl6的应用电路如图所示。从图中可知,外接了一片DRAM41256。Sl为放音启动按钮,S2为录音按钮,S3为振铃启动按钮,作为留言录音机用时,S4为停止按钮。             YYH16的应用电路图
