语音合成芯片VP-2500/2505/2508应用电路图

[09-13 20:15:37]   来源:http://www.88dzw.com  音频电路图   阅读:8875

文章摘要:相关元件PDF下载:VP-2500 41256 LM386 基本特点: ①VP一2500/2505/2508语言合成芯片是采用CMOS工艺制造,连续可变斜率增量调制技术(CVSD)的大规模集成电路。 ②芯片可用外部动态存储器DRAM进行录音和语音的再现。寻址能力为256kbp。。 ③采样速率为l0~128kbps。 ④采用廉价的RC振荡器。 ⑤256k位的存储器容量分为两段。 ⑥可以通过外部多路复用器扩展存储器。 ⑦单一正电源供电,工作电压为直流+(3--6)V。 ⑧采用48脚双列盲插式封装。VP-2500/2505/2508引脚排列图: VP-2500

语音合成芯片VP-2500/2505/2508应用电路图,标签:音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载:


VP-2500   41256   LM386

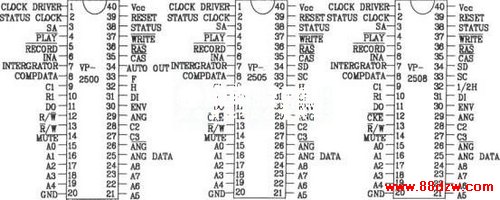

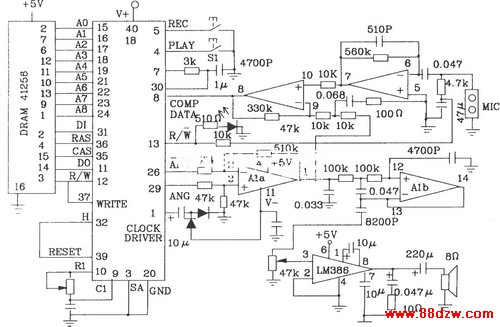

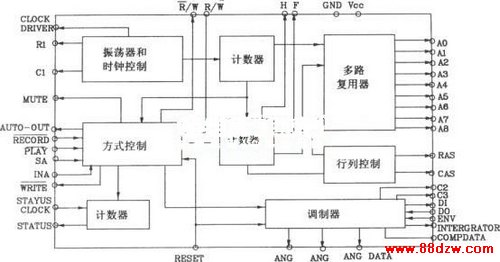

基本特点:   ①VP一2500/2505/2508语言合成芯片是采用CMOS工艺制造,连续可变斜率增量调制技术(CVSD)的大规模集成电路。  ②芯片可用外部动态存储器DRAM进行录音和语音的再现。寻址能力为256kbp。。  ③采样速率为l0~128kbps。  ④采用廉价的RC振荡器。  ⑤256k位的存储器容量分为两段。  ⑥可以通过外部多路复用器扩展存储器。  ⑦单一正电源供电,工作电压为直流+(3--6)V。  ⑧采用48脚双列盲插式封装。VP-2500/2505/2508引脚排列图:      VP-2500/2505/2508引脚排列图         VP-2500/2505/2508的内部结构框图              VP-2500/2505/2508应用电路图
