语音合成芯片VP-1410连成512K位的EPROM应用电路图

[09-13 20:15:36]   来源:http://www.88dzw.com  音频电路图   阅读:8252

文章摘要:相关元件PDF下载:VP-1410 27512 CD4040 CD4028 CD4017 LM386 基本特点: ①vP一1410语言合成芯片是采用CMOS工艺制造,连续可变斜率增量调制技术(CVsD?的大规模集成电路。 ②芯片适合配接静态存储器SRAM或只读存储器ROM或EPROM。寻址能力为1024kbps。 ③采样速率为9.6~128kbps范围内可调。 ④内部有时钟振荡电路,外接RC即可工作。另外,片内有12MHz的存储器搜索时钟。 ⑤语音存储器最多可分成10段不同的信息。 ⑥单一电源供电,工作电压为直流+(3~6V)。VP-1410引脚排列图:

语音合成芯片VP-1410连成512K位的EPROM应用电路图,标签:音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载:


VP-1410   27512   CD4040   CD4028   CD4017   LM386

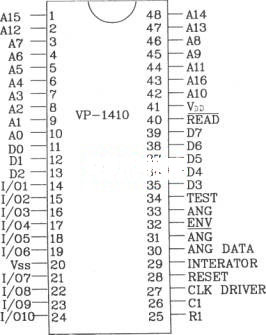

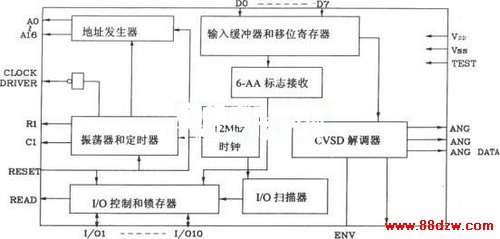

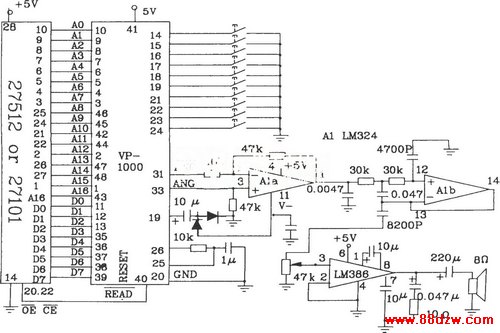

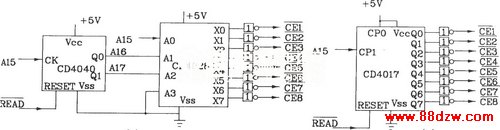

基本特点:  ①vP一1410语言合成芯片是采用CMOS工艺制造,连续可变斜率增量调制技术(CVsD?的大规模集成电路。  ②芯片适合配接静态存储器SRAM或只读存储器ROM或EPROM。寻址能力为1024kbps。  ③采样速率为9.6~128kbps范围内可调。  ④内部有时钟振荡电路,外接RC即可工作。另外,片内有12MHz的存储器搜索时钟。  ⑤语音存储器最多可分成10段不同的信息。  ⑥单一电源供电,工作电压为直流+(3~6V)。VP-1410引脚排列图:     VP-1410引脚排列图       VP-1410的内部结构图          VP-1410连接512K位的EPROM应用电路图为了延长放音时间,可以扩展存储器到大于1M位。扩展办法如下图所示:          存储器扩展图
