ML-01G与LM386相连应用电路(语音播放)

[09-13 20:15:06]   来源:http://www.88dzw.com  音频电路图   阅读:8104

文章摘要:相关元件PDF下载:ML-01G LM386 如图是带LM386功率放大器电路原理图。图中的微调电位器VR电阻值为10kΩ,调整输出音量大小。LM386 输出功率为500mW~800mW。R2、C3,构成高通滤波电路。起改善音质作用。C4为220μ电解电容。电路制作完毕,可将整个电路板等置于扬声器音箱内固定安装。

ML-01G与LM386相连应用电路(语音播放),标签:音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载:


ML-01G   LM386

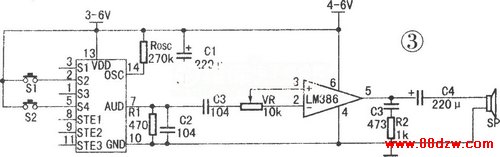

       如图是带LM386功率放大器电路原理图。图中的微调电位器VR电阻值为10kΩ,调整输出音量大小。LM386  输出功率为500mW~800mW。R2、C3,构成高通滤波电路。起改善音质作用。C4为220μ电解电容。电路制作完毕,可将整个电路板等置于扬声器音箱内固定安装。
