语音合成芯片D-16应用电路图

文章摘要：相关元件PDF下载：D-16 基本特点： ①内部含EEPROM，可以随时录音，随时放音，断电后语音长期保留。语音记录时间为16s，还可以多片串联以增加录放时间。 ②可以分段录音放音，最多可分l60段，每段最少时间为0.1s。 ③采用28脚双列直插封装。 ④工作电源为单一正5V电源供电，静态工作电流为l0µA，工作电流为25mA。 D-16的引脚排列如图所示。 D-16引脚排列图 D-16的应用电路图

语音合成芯片D-16应用电路图,标签：音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

D-16

基本特点：

   ①内部含EEPROM，可以随时录音，随时放音，断电后语音长期保留。语音记录时间为16s，还可以多片串联以增加录放时间。

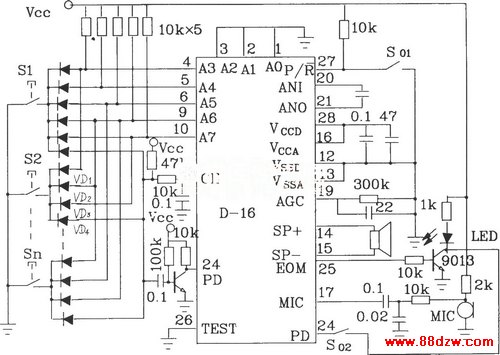

    ②可以分段录音放音，最多可分l60段，每段最少时间为0.1s。    ③采用28脚双列直插封装。    ④工作电源为单一正5V电源供电，静态工作电流为l0µA，工作电流为25mA。  D-16的引脚排列如图所示。         D-16引脚排列图           D-16的应用电路图
