文章摘要:tda1308 HIFI音质应用放大电路,在TDA1308电路的应用参考手册中,给出一个增益为1的单端供电、负端输入放大电路,可以变其外围,把它接成双端供电的正输入放大电路,增益为10倍。这样改进的优点是,取消了输出电容,拓展了低频下限,并得到了所需的增益倍数。这个电路与NE5532N构成的10倍线路放大器非常接近,除了增加由R3、C4和R7、C13构成的两个RC消振网络以外其余基本相同。放大器采用直流理电池供电,优点可向而知。图:tda1308 HIFI音质应用放大电路欢迎转载,信息来自www.88dzw.com
tda1308 HIFI音质应用放大电路图,标签:音频电路,电路图讲解,http://www.88dzw.com tda1308 HIFI音质应用放大电路,在TDA1308电路的应用参考手册中,给出一个增益为1的单端供电、负端输入放大电路,可以变其外围,把它接成双端供电的正输入放大电路,增益为10倍。
这样改进的优点是,取消了输出电容,拓展了低频下限,并得到了所需的增益倍数。这个电路与NE5532N构成的10倍线路放大器非常接近,除了增加由R3、C4和R7、C13构成的两个RC消振网络以外其余基本相同。放大器采用直流理电池供电,优点可向而知。

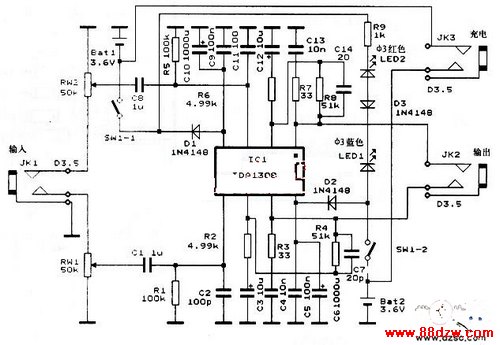

图:tda1308 HIFI音质应用放大电路
欢迎转载,信息来自www.88dzw.com
