　　TDA7494是飞利浦公司生产的三声道音频功率放大集成电路，在高保真家庭影院、电视音响等系统中均有应用。

1.功能特点

　　TDA7494集成电路内含三路功能完全相同的音频功率放大电路、两路独立的静噪控制电路、可单独完成对主通道和副通道的静噪控制;还具有过热、短路保护等功能。

2.引脚功能及数据

　　TDA7494集成电路电路采用15脚单列式封装，其引脚功能及数据见表1所列。

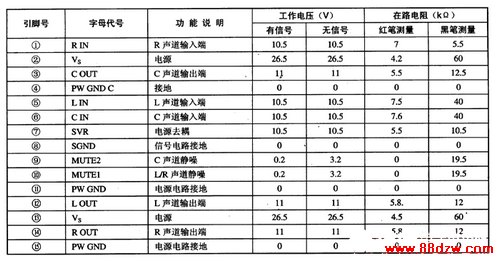

　　表1 TDA7494集成电路的引脚功能及数据
